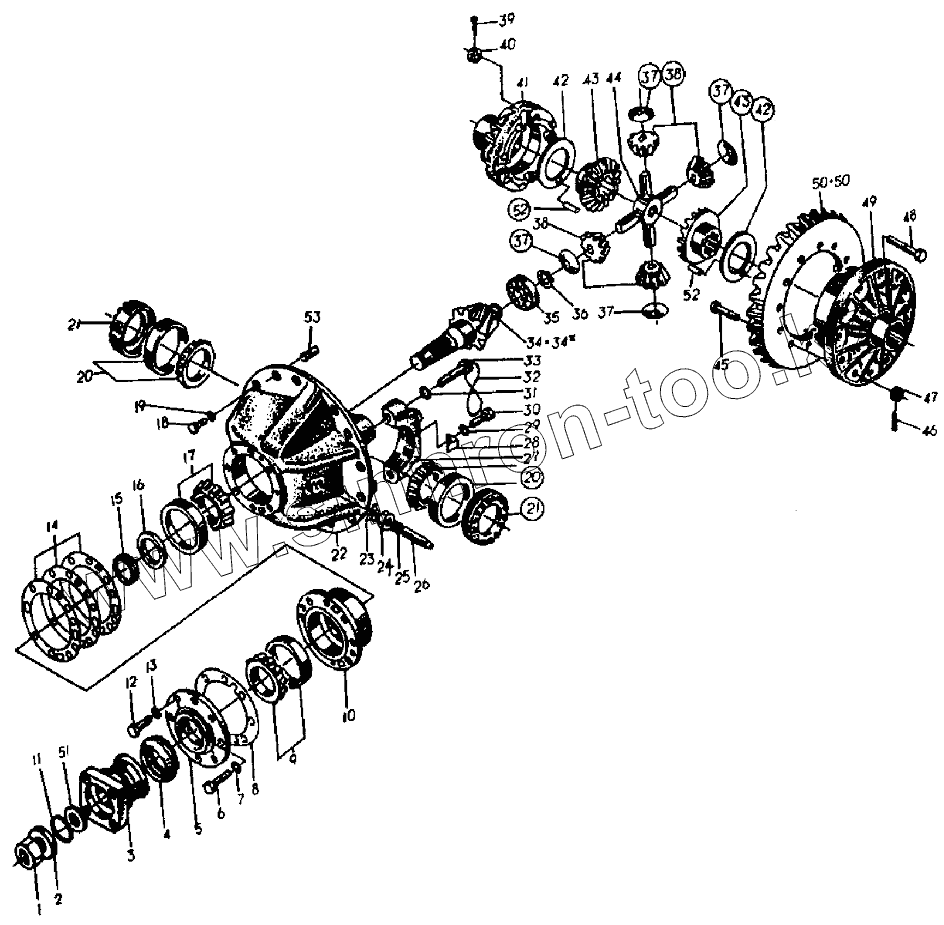

Каталог запасных частей к технике: SDLG LG938. FRONT(REAR)AXLE MAINDRIVE ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
37
37
38
38
39
40
41
42
42
43
43
44
45
46
47
48
49
50
50
51
52
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 4013000066 NUT
2 3050900007 WASHER
3 2050900011 INPUT FLANGE
4 4030000048 FRAME OIL SEAL
5 3050900009 SEALED COVER
6 4011000067 BOLT
7 4015000027 WASHER
8 3050900172 SHIM
9 4021000028 BEARING
10 3050900013 BEARING HOLDER
11 3050900008 O-RING
12 4011000186 BOLT
13 4015000026 WASHER
14 3050900011 ADJUST SHIM
15 3050900030 SHIM
16 3050900012 BOSS
17 4021000029 ROLLING BEARING
18 4011000124 BOLT
19 4015000026 WASHER
20 4021000035 ROLLING BEARING
21 3050900019 ADJUST BOLT
22 3050900016 CARRIER
23 3050900080 LOCKING SHIM
24 4013000052 NUT
25 3050900102 COPPER SLEEVE
26 3050900101 BOLT
27 3050900023 BEARING BLOCK
28 3050900024 STAY
29 4015000025 Washer
30 4011000009 BOLT
31 4015000184 WASHER
32 4090000014 STEEL WIRE
33 4011000332 BOLT
34 3050900015 ACTIVE SPIRAL BEVEL GEAR
34 3050900055 ACTIVE SPIRAL BEVEL GEAR
35 4021000026 ROLLING BEARING
36 4015000019 CHECK RING
37 3050900017 ANGLE GEAR SHIM
38 3050900018 ANGLE GEAR
39 4016000123 SPLIT PIN
40 4013000154 NUT
41 3050900020 LEFT SHELL OF DIFFERENTIAL MECHANISM
42 3050900022 SHIM OF HALF AXLE GEAR
43 3050900021 HALF AXLE GEAR
44 3050900026 CROSS AXLE
45 3050900028 BOLT
46 4016000122 SPLIT PIN
47 4013000155 NUT
48 3050900025 BOLT
49 3050900027 RIGHT SHELL OF DIFFERENTIAL MECHANISM
50 3050900029 BIG SPIRAL BEVEL GEAR
50 3050900056 BIG SPIRAL BEVEL GEAR
51 3050900032 CHECK RING
52 2907000046 FIXED PIN
53 4016000124 PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
