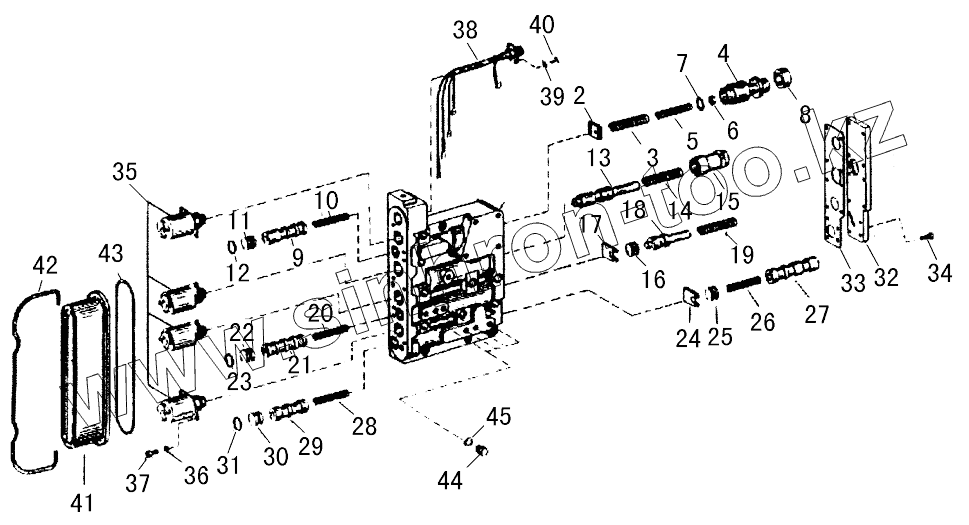

Каталог запасных частей к технике: SDLG LG938. CONTROL VALVE ASSEMBLY(II)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4642306152 | VALVE BODY | |
| 2 | 4620306248 | GASKET | |
| 3 | 0732040838 | SCREW | |
| 4 | 4620306245 | PLUG | |
| 5 | 0732040837 | WASHER | |
| 6 | 0730061778 | SCREW-IN SLEEVE | |
| 7 | 0769120747 | SHIM | |
| 8 | 4620306247 | BUSHING | |
| 9 | 4642306094 | VALVE CORE | |
| 10 | 0732041254 | SPRING | |
| 11 | 4620306252 | BACKING PIN | |
| 12 | 0634303118 | O-RING | |
| 13 | 4620306413 | FIXING PLATE | |
| 14 | 0732041390 | VALVE CORE | |
| 15 | 4620306414 | FIXING PLATE | |
| 16 | 4644306549 | BACKING PIN | |
| 17 | 4644306241 | FIXING PLATE | |
| 18 | 4620306255 | VALVE CORE | |
| 19 | 0732041154 | SPRING | |
| 20 | 0732041254 | SPRING | |
| 21 | 4642306093 | VALVE CORE | |
| 22 | 4620306252 | BACKING PIN | |
| 23 | 0634308118 | O-RING | |
| 24 | 4642306049 | LOCKING PLATE | |
| 25 | 4644306549 | BACKING PIN | |
| 26 | 0732041254 | SPRING | |
| 27 | 4642306095 | VALVE CORE | |
| 28 | 0732041254 | SPRING | |
| 29 | 4642306096 | VALVE CORE | |
| 30 | 4620306252 | BACKING PIN | |
| 31 | 0634303118 | O-RING | |
| 32 | 4620306415 | COVER | |
| 33 | 4620306479 | GASKET | |
| 34 | 0636015244 | BOLT | |
| 35 | 0501315338 | SOLENOID VALVE | |
| 36 | 0636101129 | SOCKET BOLT | |
| 37 | 0630305012 | SPRING WASHER | |
| 38 | 4620206019 | CABLE SET | |
| 39 | 0636404299 | SLOTTED SCREW | |
| 40 | 0630302076 | SADDLE FLEXIBLE WASHER | |
| 41 | 4620306259 | SOLENOID VALVE HOUSING | |
| 42 | 0634303951 | O-RING | |
| 43 | 4620306241 | CLAMP | |
| 44 | 0636304019 | PLUG | |
| 45 | 0634801152 | COPPER WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
