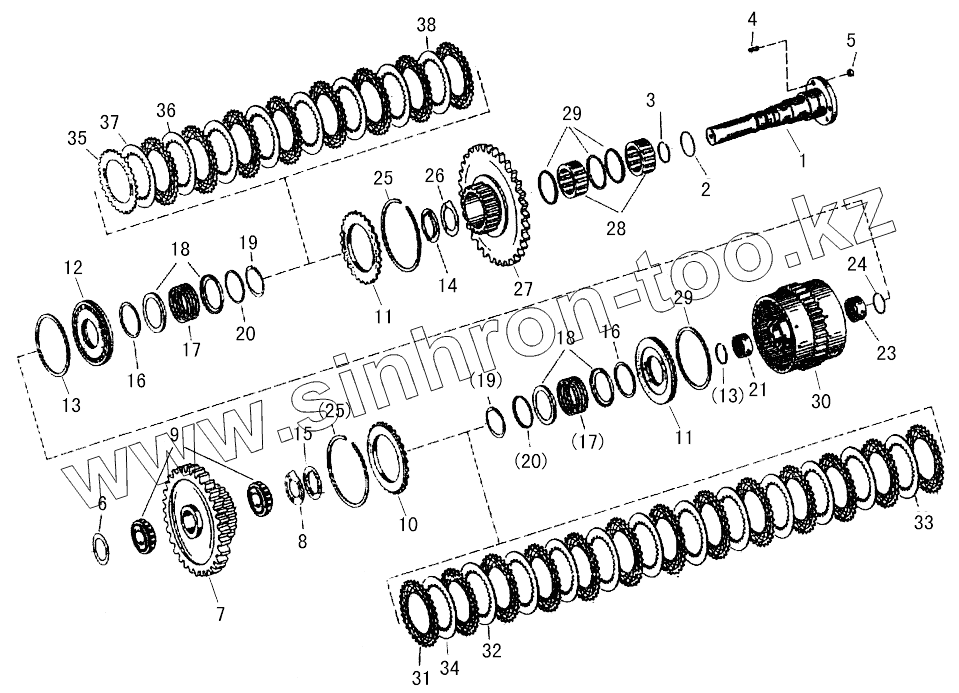

Каталог запасных частей к технике: SDLG LG938. CLUTCH 152 KR+K2
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YD13352009 | AXLE | |
| 2 | 0632313536 | O-RING | |
| 3 | 0734401106 | SEALING RING | |
| 4 | GB/T898-1988 | STUD | |
| 5 | GB/T6170-2000 | NUT | |
| 6 | 0769120468 | REGULATING SHIM | |
| 7 | YD13351006 | GEAR | |
| 8 | 0730150774 | THRUST WASHER DUP | |
| 9 | YD13351007 | BEARING | |
| 10 | 4642308185 | PRESS BOARD | |
| 11 | 4644353051 | PISTON | |
| 12 | 4644353051 | PISTON | |
| 13 | 0750112141 | SPECIAL SEALING RING | |
| 14 | 4644351094 | LIMIT PLATE | |
| 15 | 4642308084 | GUIDE RING | |
| 16 | 0750112140 | SPECIAL SEALING RING | |
| 17 | 0732041183 | PRESSURE SPRING | |
| 18 | 4642308083 | GUIDE RING | |
| 19 | 0630531346 | RETAINING RING | |
| 20 | 4642308084 | GUIDE RING | |
| 21 | 0750115182 | NEEDLE BEARING | |
| 22 | 0730513610 | FLEXIBLE RETAINING RING | |
| 23 | 0635303204 | NEEDLE BEARING | |
| 24 | 0730513611 | FLEXIBLE RETAINING RING | |
| 25 | 0769124115 | FLEXIBLE RETAINING RING | |
| 26 | 0730150779 | THRUST WASHER DUP | |
| 27 | YD13252009 | GEAR | |
| 28 | YD13352015 | ROLLER BEARING | |
| 29 | YD133520110 | RETAINING RING | |
| 30 | YD13251001 | CLUTCH ASSY | |
| 31 | 0501309329 | EX. FRICTIONAL DISC | |
| 32 | 4642308330 | IN. FRICTIONAL DISC | |
| 33 | 4642308332 | IN. FRICTIONAL DISC | |
| 34 | 0769129011 | IN. FRICTIONAL DISC | |
| 35 | 0501309329 | EX. FRICTIONAL DISC | |
| 36 | 4642308330 | IN. FRICTIONAL DISC | |
| 37 | 4642308332 | IN. FRICTIONAL DISC | |
| 38 | 0769129011 | IN. FRICTIONAL DISC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
