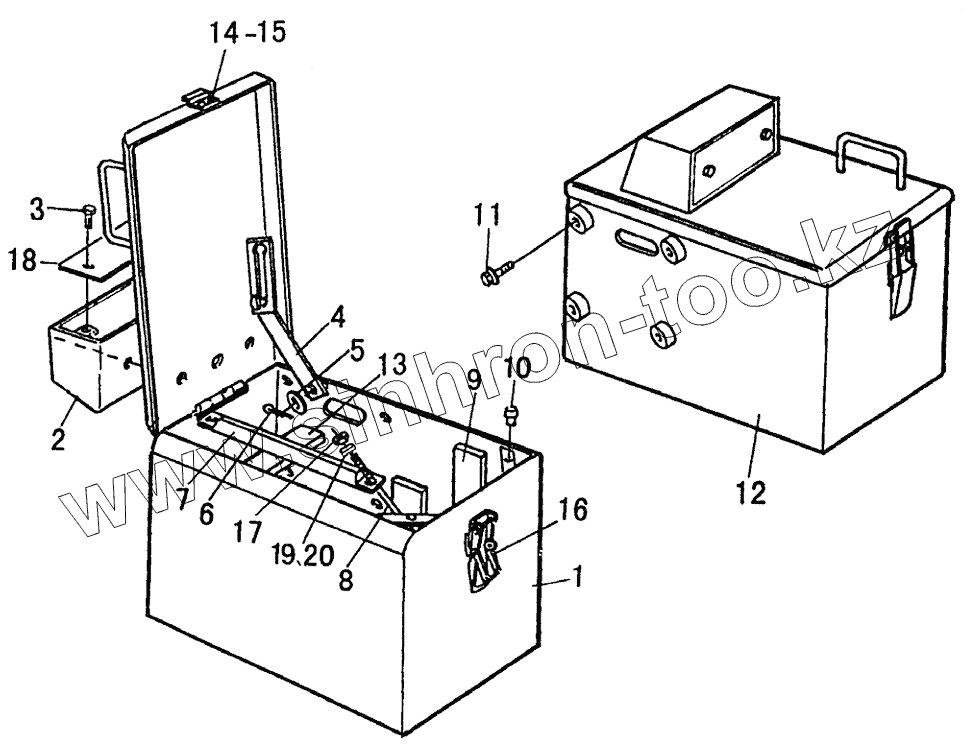

Каталог запасных частей к технике: SDLG LG938. BATTERY CASE ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2934000931 | RIGHT BATTARY BOX | |
| 2 | 2934000206 | LAMP BOX | |
| 3 | 4011000474 | BOLT | |
| 4 | 2934000909 | LINK ASSEM | |
| 5 | 4015000168 | WASHER | |
| 6 | 4016000035 | SPLIT PIN | |
| 7 | 2934000911 | LOCKING ANGLE BAR | |
| 8 | 2934000912 | CLAMP BOLT | |
| 9 | 2934000908 | RUBBER PAD | |
| 10 | 2934000910 | RUBBER PLUG | |
| 11 | 4011000150 | BOLT | |
| 12 | 2934000907 | LEFT BATTARY BOX | |
| 13 | 2934000013 | RUBBER PAD | |
| 14 | 4014000023 | SCREW | |
| 15 | 4015000110 | WASHER | |
| 16 | 4190000025 | LOCK | |
| 17 | 4013000033 | NUT | |
| 18 | 2934000033 | PLATE | |
| 19 | 4015000036 | WASHER | |
| 20 | 4015000072 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
