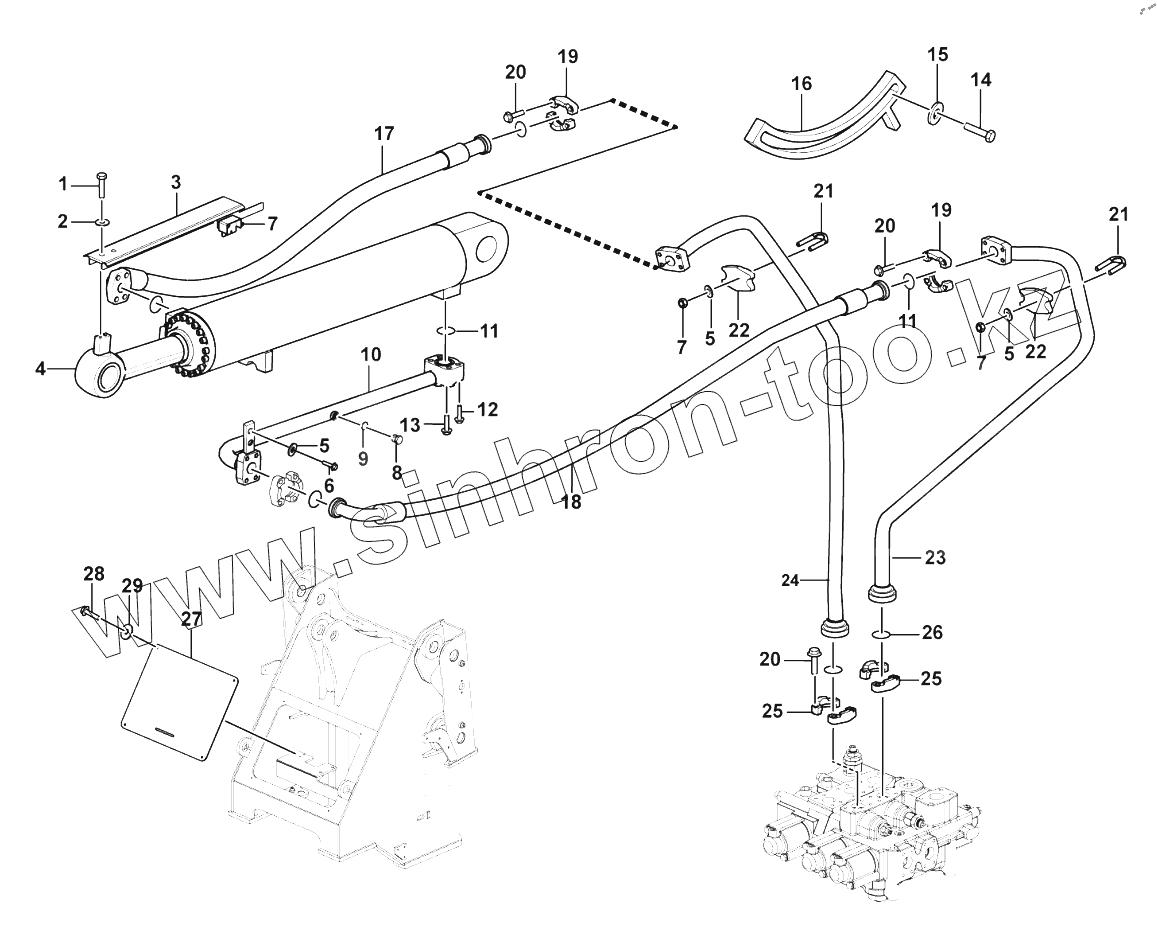

Каталог запасных частей к технике: SDLG LG936L. Tilt cylinder system
1
2
3
4
5
5
5
5
6
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
20
20
21
21
22
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4011000082 | BOLT | |
| 2 | 4015000162 | Washer | |
| 3 | 29140015931 | Indicator plate | |
| 4 | 4120005071 | Tilt cylinder | |
| 5 | 4015000197 | WASHER | |
| 6 | 4011000081 | BOLT | |
| 7 | 4013000007 | NUT | |
| 8 | 4041000774 | PLUG | |
| 9 | 4041000767 | O-RING | |
| 10 | 29140008441 | BIG CHAMBER TUBE OF TILT CYLINDER | |
| 11 | 4030000026 | O-RING | |
| 12 | 4011000309 | BOLT | |
| 13 | 4011000473 | BOLT | |
| 14 | 4011000087 | BOLT | |
| 15 | 4015000168 | WASHER | |
| 16 | 29140007551 | INDICATIONG PLATE OF LIFTING CYLINDER | |
| 17 | 4041001902 | Hose assembly | |
| 18 | 4041001903 | Hose assembly | |
| 19 | 4041000043 | FLANGE | |
| 20 | 4011000475 | BOLT | |
| 21 | 29140012931 | U-bolt | |
| 22 | 4041001018 | PLATE LGB160-3040 | |
| 23 | 29140015091 | Pipe | |
| 24 | 29140015111 | Pipe | |
| 25 | 4041000027 | FLANGE | |
| 26 | 4030000029 | O-RING | |
| 27 | 29140015121 | Cover paper | |
| 28 | 4011000102 | BOLT | |
| 29 | 4015000256 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
