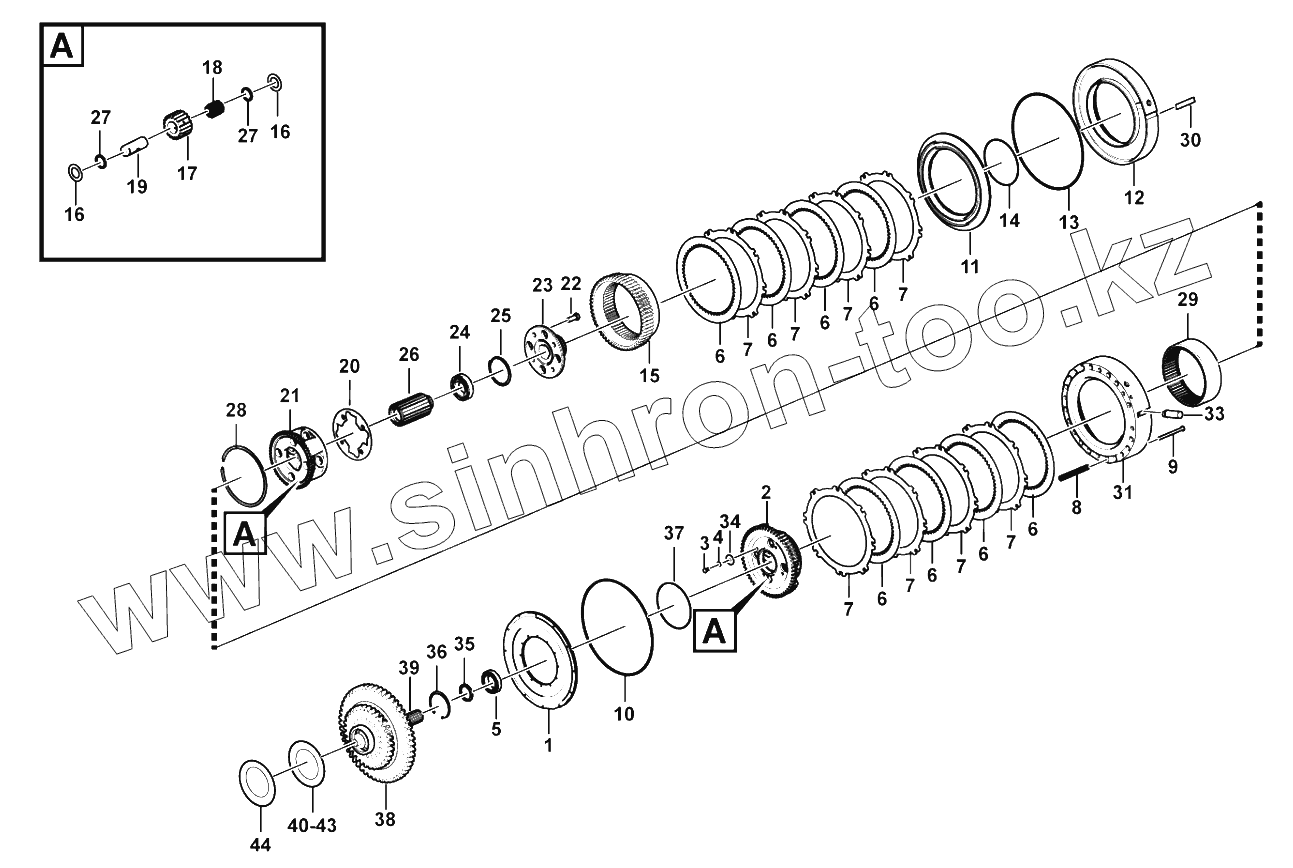

Каталог запасных частей к технике: SDLG LG936L. Shaft and clutch assembly (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 3030900139 PISTION
2 3030900171 CARRIER OF REVERSE ASSY
3 3030900170 BOLT
4 4015000036 WASHER
5 4021000011 BALL BEARIN
6 2030900028 REVERSE FIRST SPEED DRIVE DISK
7 3030900140 REVERSE FIRST SPEED DRIVEN DISK
8 3030900141 SPRING
9 3030900142 SPRING PIN
10 3030900143 EXTERNAL SEAL RING
11 3030900144 FIRST RANGE PISTION
12 3030900145 CYLINDER-HOUSING FOR THE FIRST RANGE
13 3030900146 SQUARE SEAL
14 3030900113 SEALING RING
15 3030900172 INTERNAL GEAR-RING ASSEMBLY FOR FIRST RANGE
16 3030900147 SPACER
17 3030900148 PLANET
18 4090000001 ROLLER
19 3030900149 FIRST SPEED PLANET SPINDLE
20 29050025611 Stop plate
21 29050025621 Planet carrier
22 4011001107 Screw
23 29050025631 Connecting flange
24 4021000019 BEARING
25 4015000024 RETAINNER RING
26 3030900153 GEAR-SUN
27 3030900154 RIONG SNAP
28 3030900156 RIONG SNAP
29 3030900158 REVERSE RANGE GEAR-RING
30 3030900159 MOUNTING PLATE
31 29050026711 Separator
32 3030900160 REVERSE PLANET SPINDLE
33 3030900161 ROUND PIN
34 3030900162 STOP WASHER
35 3030900168 ISOLATED BUSHING
36 4015000017 RIONG SNAP
37 3030900163 INTERNAI SEAL RING
38 29050019471 Clutch
39 7200000462 AXIS ASSEMBLY
40 29050020581 Shim
41 29050020541 Shim
42 29050020531 Shim
43 29050020521 Shim
44 29050025551 Shim
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
