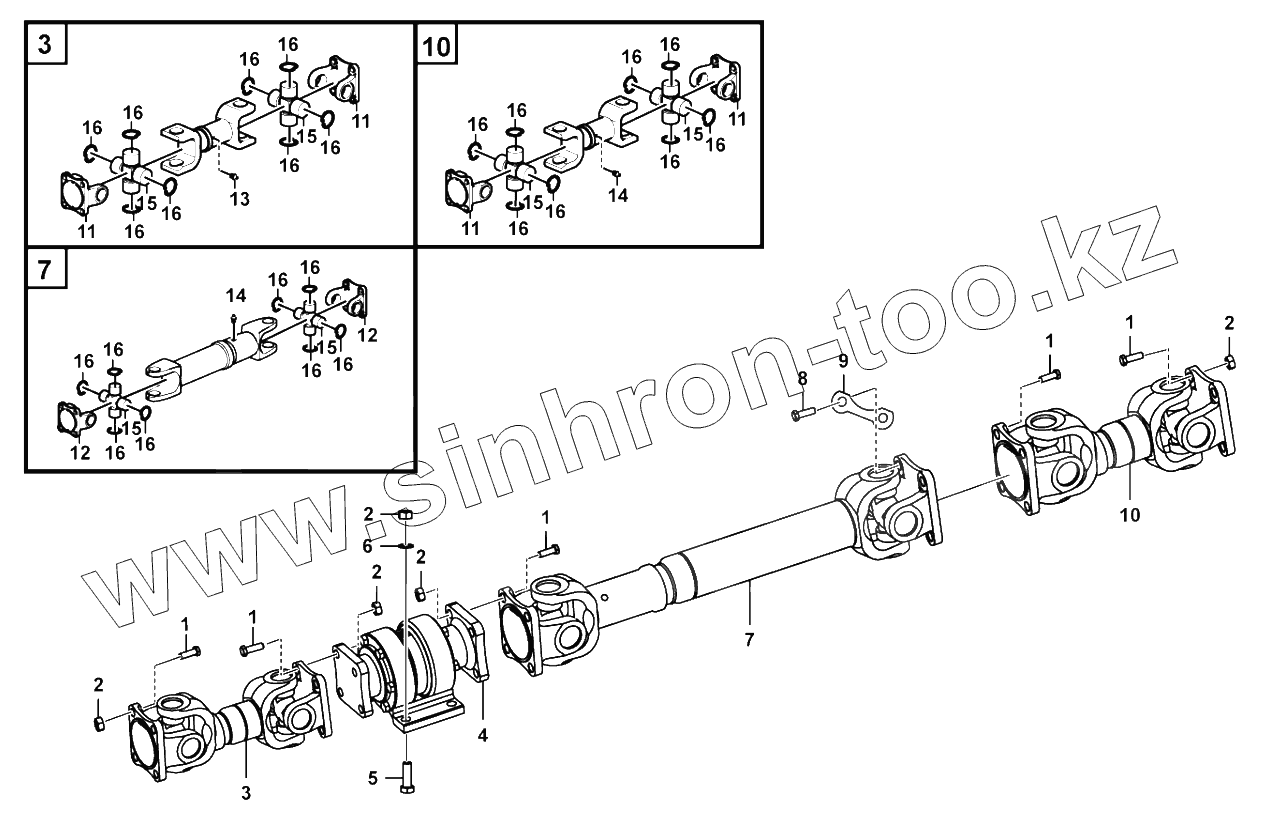

Каталог запасных частей к технике: SDLG LG936L. Propeller shaft assembly
1
1
1
1
1
2
2
2
2
2
3
3
4
5
6
7
7
8
9
10
10
11
11
11
11
12
12
13
14
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3050900002 | BOLT | |
| 2 | 4013000073 | NUT | |
| 3 | 2050900055 | FRONT DRIVE SHAFT | |
| 4 | 2050900054 | INTERMEDIATE SUPPORT | |
| 5 | 4011000241 | BOLT | |
| 6 | 4015000177 | WASHER | |
| 7 | 2050900053 | INTERMEDIATE PROPELLOR SHAFT | |
| 8 | 3050900001 | BOLT | |
| 9 | 3050900006 | LOCKWASHER | |
| 10 | 4110000490 | DRIVE SHAFT | |
| 11 | 4110002170001 | Flange yoke | |
| 12 | 4110000177001 | Link yoke | |
| 13 | 4120003178016 | Lubricating nipple | |
| 14 | 4110002086003 | Grease cup | |
| 15 | 4110000490001 | Spider | |
| 16 | 4110002170006 | Retaining ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
