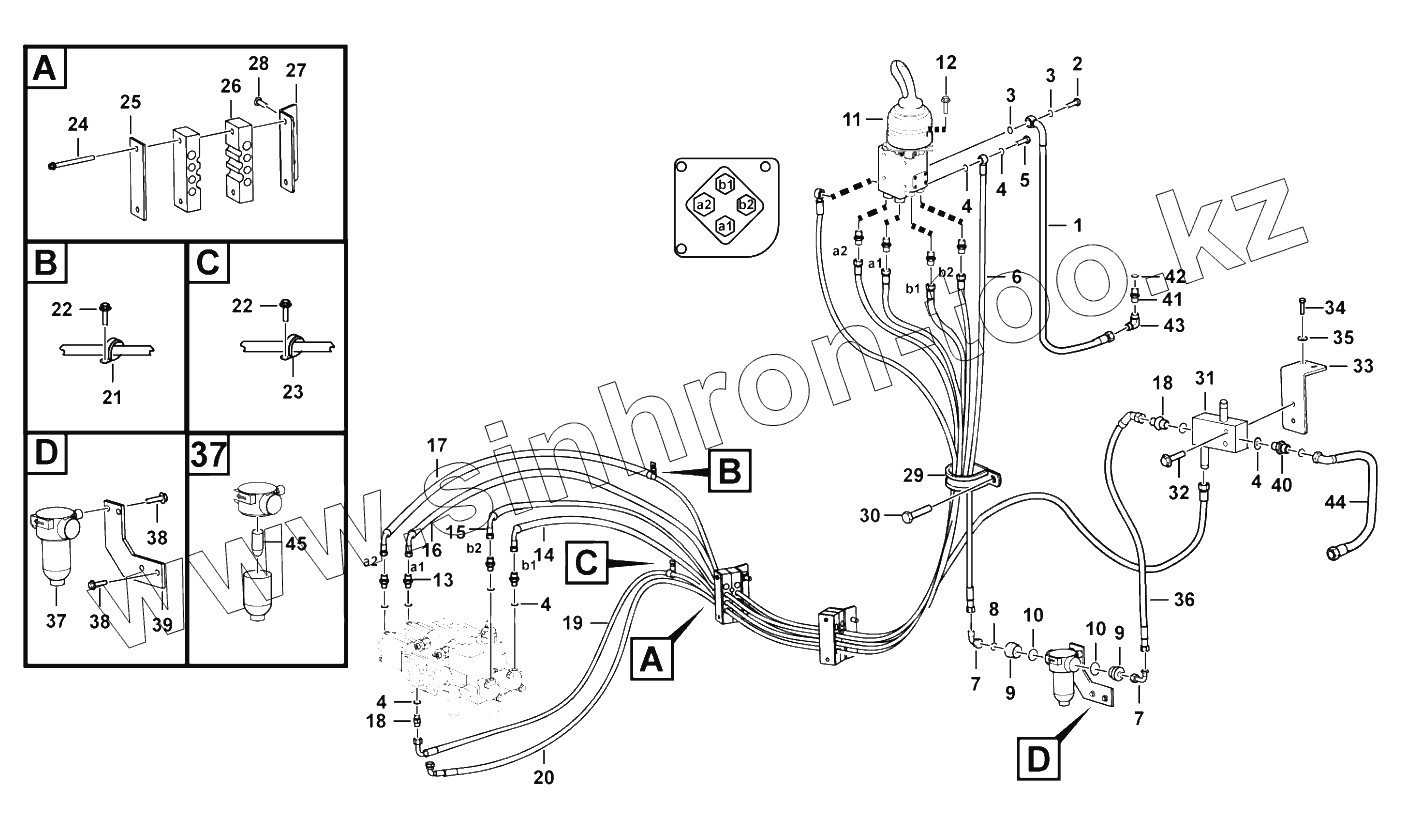

Каталог запасных частей к технике: SDLG LG936L. Hydraulic control system

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

4

5

6

7

7

8

9

9

10

10

11

12

13

14

15

16

17

18

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	29120016501		Hose assembly
2	4011000366		BOLT
3	29120015221		WASHER
4	29120014931		WASHER
5	4011000344		BOLT
6	29120026591		Hose assembly
7	4041001023		JOINT
8	4030000240		O-RING
9	29120015081		JOINT
10	4030000276		O-RING
11	4120004305		Control lever
12	4011000461		BOLT
13	29120015401		FITTING
14	29120016341		PIPE
15	29120016321		PIPE
16	29120016331		PIPE
17	29120016311		PIPE
18	29120007651		JOINT
19	29120016301		PIPE
20	4041002146		Hose
21	29120007671		CLAMP
22	4011000458		BOLT
23	26370001961		Clamp
24	4011000493		BOLT
25	29120016351		MOUNTED PLATE
26	29120016741		CLAMP
27	29120016951		MOUNTED PLATE
28	4011000560		BOLT
29	29030000041		CLAMP
30	4011000807		Bolt
31	4120005063		Valve
32	4011000473		BOLT
33	29120026401		Bracket
34	4011000106		BOLT
35	4015000256		WASHER
36	4041001575		Hose assembly
37	4120001954		STRAINER
38	4011000447		BOLT
39	29120016021		PLATE
40	26010005081		Nipple
41	4041000766		Nipple
42	4041000768		O-RING LGB168-11524
43	4041001063		CONNECTOR LGB143-01810
44	4041000639		PIPE LGB125-005088
45	4120001954001		Filter insert

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
