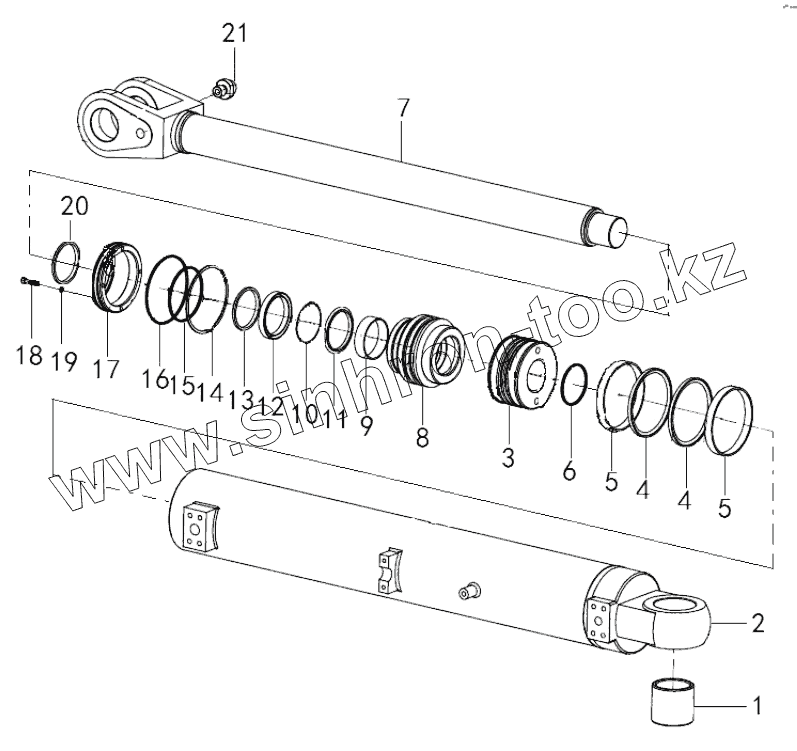

Каталог запасных частей к технике: SDLG LG936L. Lift arm cylinder (371401)
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120000867010 | Bushing | |
| 2 | 4120000867011 | Tube | |
| 3 | 4120000867012 | Piston | |
| 4 | 4120000867007 | Sealing ring kit | |
| 5 | 4120000867007 | Sealing ring kit | |
| 6 | 4120000867007 | Sealing ring kit | |
| 7 | 4120000867014 | Piston rod | |
| 8 | 4120000867018 | Guide ring | |
| 9 | 4120000867007 | Sealing ring kit | |
| 10 | 4120000867007 | Sealing ring kit | |
| 11 | 4120000867007 | Sealing ring kit | |
| 12 | 4120000867007 | Sealing ring kit | |
| 13 | 4120000867007 | Sealing ring kit | |
| 14 | 4120000867019 | Retaining ring | |
| 15 | 4120000867007 | Sealing ring kit | |
| 16 | 4120000867007 | Sealing ring kit | |
| 17 | 4120000867020 | Retaining ring | |
| 18 | 4014000153 | SCREW | |
| 19 | 4015000035 | WASHER | |
| 20 | 4120000867007 | Sealing ring kit | |
| 21 | 4120000867021 | Retainer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
