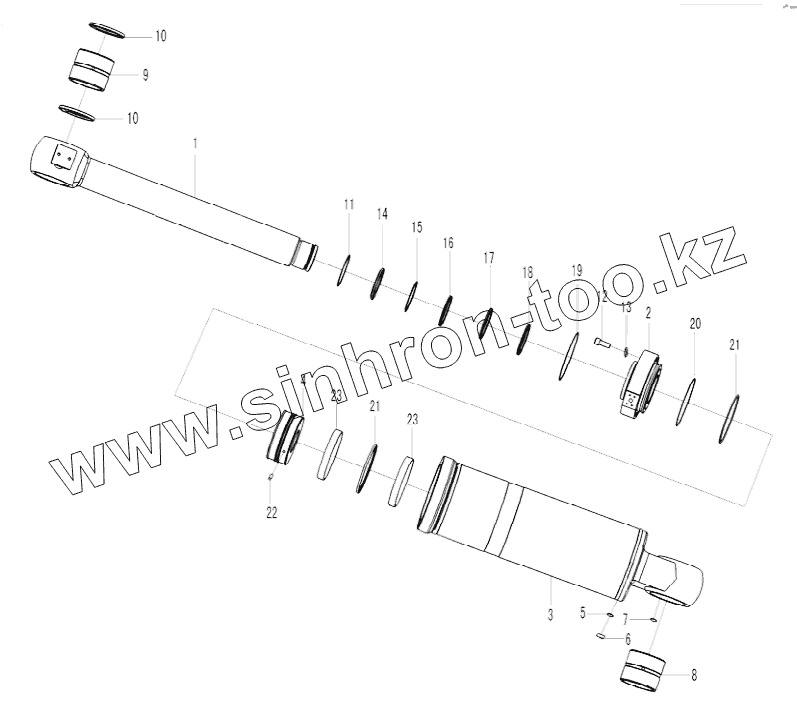

Каталог запасных частей к технике: SDLG LG936L. Dump cylinder (371368)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120001083102 | PISTON ROD | |
| 2 | 4120001083104 | CYLINDER COVER | |
| 3 | 4120001083106 | CYLINDER BODY | |
| 4 | 4120001083109 | Cylinder piston | |
| 5 | 4120001083118 | Plate | |
| 6 | 4120001083119 | Plate | |
| 7 | 4120001083120 | Cap | |
| 8 | 4120000867121 | BUSHING | |
| 9 | 4021000041 | JOINT BEARING | |
| 10 | 4015000017 | RIONG SNAP | |
| 11 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 12 | 4014000236 | SCREW | |
| 13 | 4015000026 | WASHER | |
| 14 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 15 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 16 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 17 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 18 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 19 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 20 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 21 | 4120000868101 | SEALING MEMBER AGGREGATE | |
| 22 | 4120001083121 | Screw | |
| 23 | 4120000868101 | SEALING MEMBER AGGREGATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
