Каталог запасных частей к технике: SDLG LG936L. Accessories kit

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
3
4
4
5
5
5
5
5
6
7
7
8
8
8
8
8
8
8
9
10
10
11
11
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
17
17
17
18
19
20
21
22
23

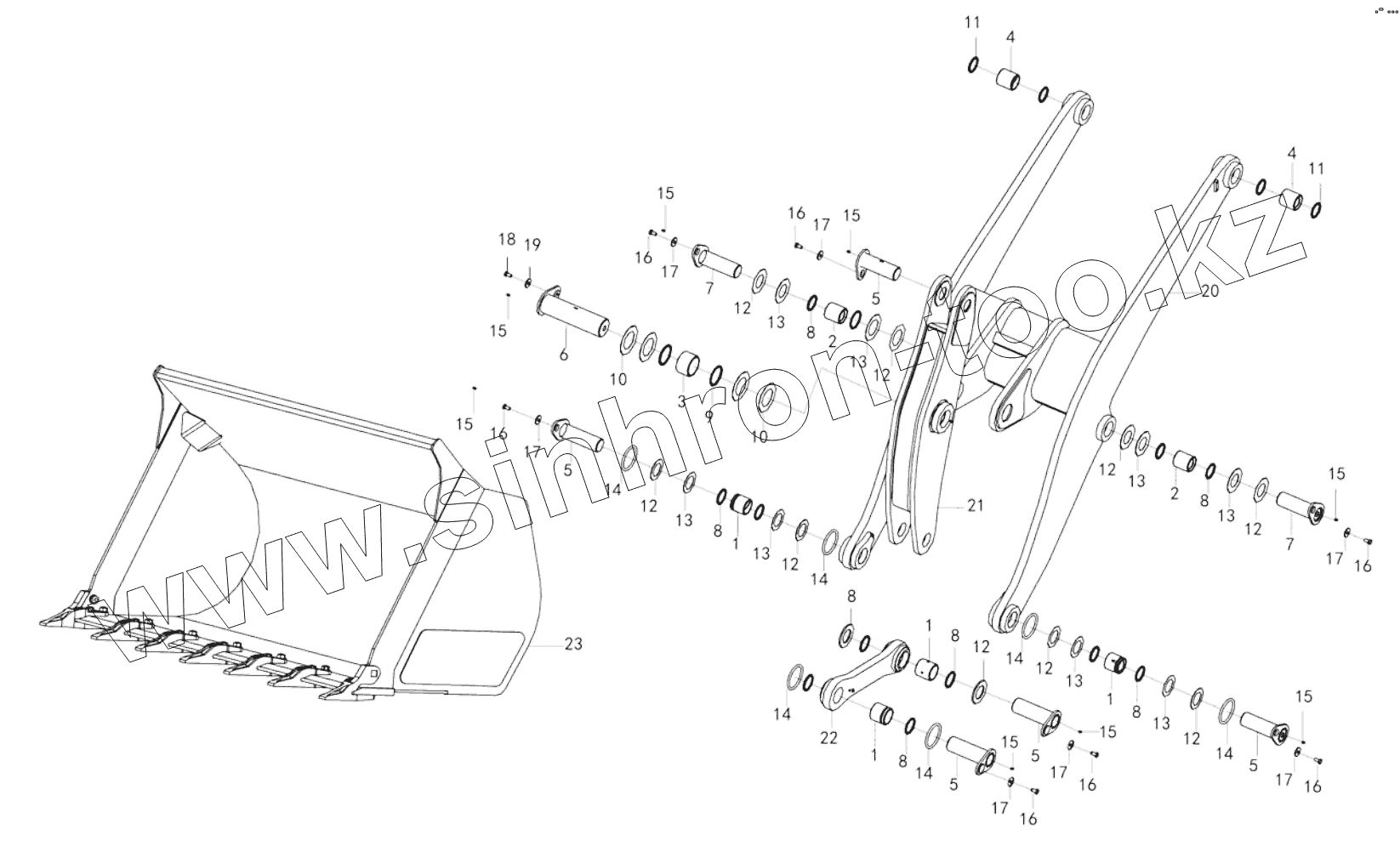

Позиция на иллюстрации Заводской номер детали Название детали
1 4043000218 BUSH
2 4043000121 BUSH
3 4043000124 BUSH
4 4043000123 BUSH
5 4043000112 PIN
6 4043000660 Pin
7 4043000119 PIN
8 4043000127 PUSTRING
9 4043000056 PUSTRING
10 4043000035 SPACER
11 4043000128 PUSTRING
12 4043000126 WASHER
13 4043000125 SPACER
14 4043000129 O-RING
15 4030000065 GREASE NIPPLE
16 4011000197 BOLT
17 4040000001 WASHER
18 4011000094 BOLT
19 4040000002 WASHER
20 29150011592 Lifting arm
21 29150004031 ROCKER
22 29150004041 LINKAGE ROD
23 29170036831 BUCKET ASSEMBLY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
