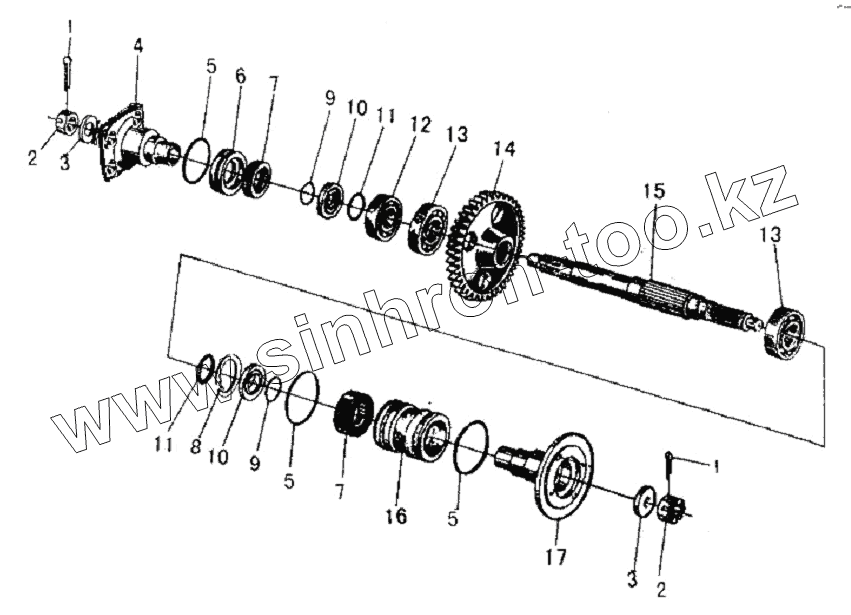

Каталог запасных частей к технике: SDLG LG936. OUTPUT SHAFT ASSEMBLY
1
1
2
2
3
3
4
5
5
5
6
7
7
8
9
9
10
10
11
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4016000039 | PIN | |
| 2 | 30309001181 | CHANNEL NUT | |
| 3 | 30309001221 | WASHER | |
| 4 | 30309002051 | PLANGE | |
| 5 | 4030000010 | O-RING | |
| 6 | 30309001191 | BASE OF OIL SEAL | |
| 7 | 4030000048 | FRAME OIL SEAL | |
| 8 | 4015000011 | RING SNAP | |
| 9 | 4030000016 | O-RING | |
| 10 | 30309001201 | WASHER | |
| 11 | 4030000017 | O-RING | |
| 12 | 4021000025 | BALL BEARING | |
| 13 | 4021000024 | BALL BEARING | |
| 14 | 30309001211 | GAER OF THE OUT SHAFT | |
| 15 | 30309001231 | OUTPUT SHAFT | |
| 16 | 30309001241 | SEAL COVER | |
| 17 | 30309002061 | FLANGE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
