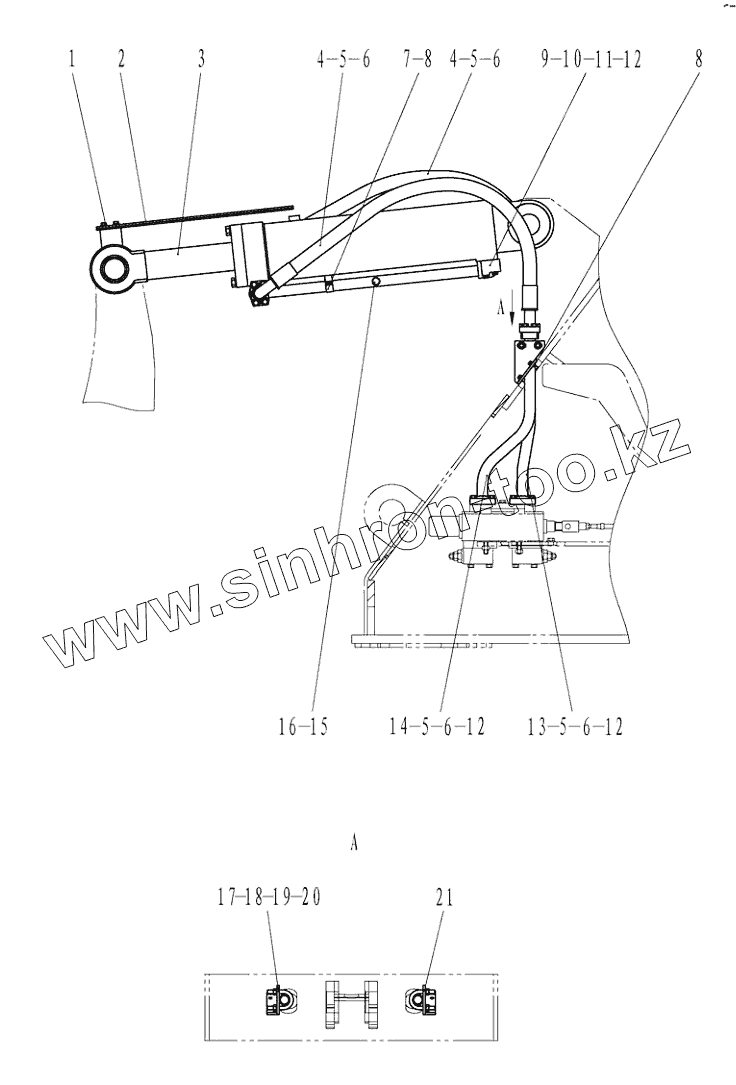

Каталог запасных частей к технике: SDLG LG936. DUMP CYLINDER ASSEMBLY
/22.gif)
1
2
3
4
4
5
5
5
5
6
6
6
6
7
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4011000447 | BOLT | |
| 2 | 29140009881 | INDICATING ROD OF BUCKET | |
| 3 | 4120000868 | TILT CYLINDER HSGF-140x80x502-952 | |
| 4 | 4041000703 | PIPE | |
| 5 | 4041000043 | FLANGE | |
| 6 | 4011000475 | BOLT | |
| 7 | 29130000111 | CLAMP | |
| 8 | 4011000458 | BOLT | |
| 9 | 29140004031 | BIG CHAMBER TUBE OF TILT CYLINDER | |
| 10 | 4011000309 | BOLT | |
| 11 | 4011000473 | BOLT | |
| 12 | 4030000026 | O-RING | |
| 13 | 29140004041 | TUBE A OF TILT CYLINDER | |
| 14 | 29140004051 | TUBE В OF TILT CYLINDER | |
| 15 | 4041000774 | PLUG | |
| 16 | 4041000767 | O-RING | |
| 17 | 4011000556 | U-BOLT | |
| 18 | 29140004061 | STEADY REST A | |
| 19 | 4015000162 | Washer | |
| 20 | 4013000007 | NUT | |
| 21 | 29140004071 | STEADY REST B |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
