Каталог запасных частей к технике: SDLG LG933L. Выходной вал (II) (330101)

Тип техники

Марка

Модель

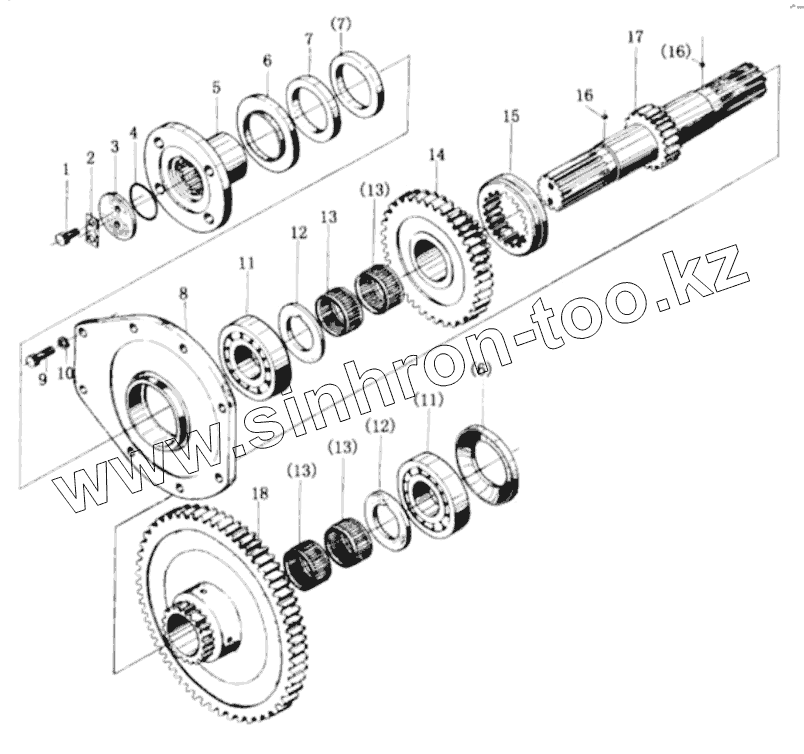

Схема

1

2

3

4

5

6

6

7

7

8

9

10

11

11

12

12

13

13

13

13

14

15

16

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4011000082		BOLT
2	4110000038246		Стопорная пластина
3	4110000038245		Прижимная пластина
4	4110000038328		O-образное кольцо
5	4110000038243		Фланец выходного вала
6	4110000038241		Пылезащитный кожух
7	4110000038331		Сальник
8	4110000038332		Задняя торцевая крышка выходного вала
9	4011000084		BOLT
10	4015000025		Washer
11	4021000166		Подшипник
12	4110000038232		Упорное кольцо
13	4110000038233		Подшипник скольжения
14	4110000038235		Шестерня
15	4110000038336		Зубчатая втулка скольжения повышающей/понижающей передачи
16	4090000063		Ball
17	4110000038337		Выходной вал
18	4110000038338		Шестерня

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
