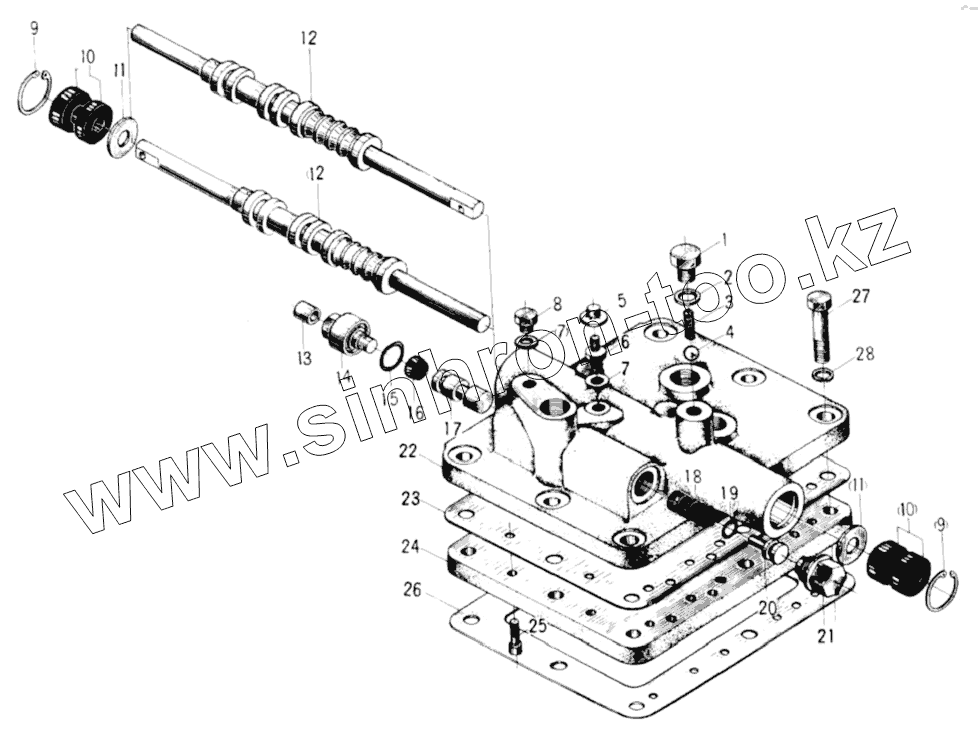

Каталог запасных частей к технике: SDLG LG933L. Регулирующий клапан в сбое КПП (330101)
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4110000038340 | Винт | |
| 2 | 4110000038341 | Шайба | |
| 3 | 4110000038342 | Пружина | |
| 4 | 4090000008 | STEEL BALL | |
| 5 | 4110000038343 | Пылезащитный кожух | |
| 6 | 4110000499229 | Разъем для измерения давления | |
| 7 | 4110000038345 | Шайба разъема для измерения давления | |
| 8 | 4110000038346 | Заглушка | |
| 9 | 4015000222 | Упорное кольцо | |
| 10 | 4030000639 | Сальник | |
| 11 | 4110000038348 | Регулировочная шайба | |
| 12 | 4110000038349 | Регулирующий клапан в сборе КПП | |
| 13 | 4110000038350 | Пылезащитный кожух | |
| 14 | 4110000038351 | Заглушка | |
| 15 | 4110000038352 | """O""-образное уплотнительное кольцо " | |
| 16 | 4110000038353 | Манжета | |
| 17 | 4110000038354 | Тормозной золотник | |
| 18 | 4110000499224 | Пружина | |
| 19 | 4110000038356 | """O”-образное уплотнительное кольцо " | |
| 20 | 4110000038357 | Держатель пружины | |
| 21 | 4110000038358 | Заглушка | |
| 22 | 4110000038359 | Корпус клапана | |
| 23 | 4110000038360 | Бумажная прокладка | |
| 24 | 4110000038361 | Поддон | |
| 25 | 4014000186 | Винт | |
| 26 | 4110000038362 | Бумажная прокладка | |
| 27 | 4011000451 | BOLT GB5782-M10x45EpZn-8.8 | |
| 28 | 4015000025 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
