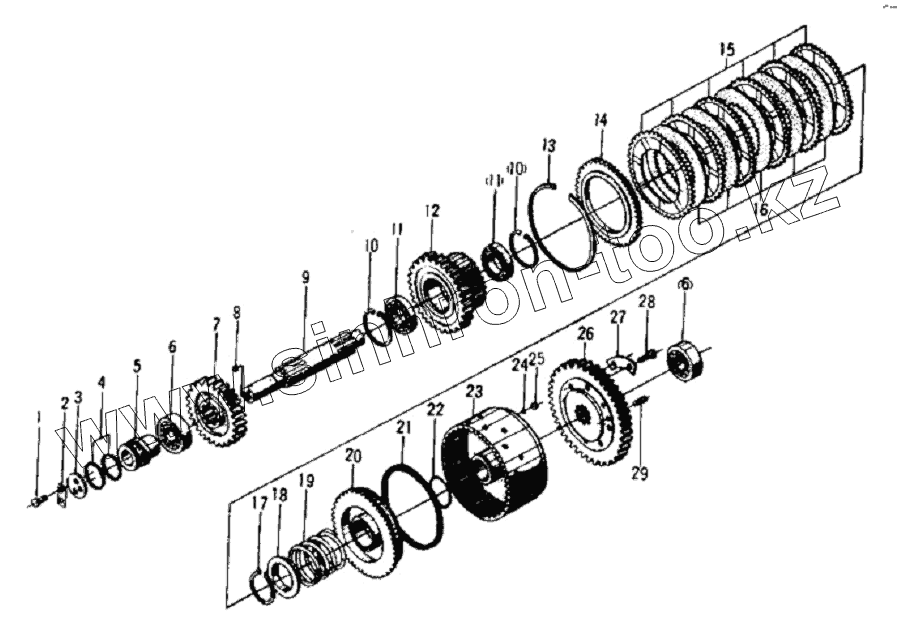

Каталог запасных частей к технике: SDLG LG933L. Промежуточный вал (330101)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4011000102		BOLT
2	4110000038203		Стопорная пластина
3	4110000038199		Упор цапфы
4	4110000038205		Поршневое кольцо
5	4110000038197		Внутренняя маслоуплотнительная втулка
6	4021000185		Подшипник
7	4110000038208		Шестерня
8	4110000038175		Пробка
9	4110000038210		Промежуточный вал
10	4015000014		SNAP RING GB893.1-75-65Mn
11	4021000010		BEARING GB276-6009
12	4110000038213		Шестерня
13	4110000038179		Упорное кольцо
14	4110000038180		Внешняя торцевая крышка
15	4110000038181		Внешняя фрикционная накладка
16	4110000038182		Внутренняя фрикционная накладка
17	4015000284		Упорное кольцо
18	4110000038184		Держатель пружины
19	4110000038185		Пружина
20	4110000038186		Поршень
21	4110000038187		Маслоуплотнительное кольцо
22	4030000608		O-RING
23	4110000038189		Корпус сцепления в сборе
24	4090000126		STEEL BALL GB308-5-GCr15
25	4110000038191		Гнездо клапана
26	4110000038227		Шестерня
27	4110000038193		Стопорная пластина
28	4011000082		BOLT
29	4016000236		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
