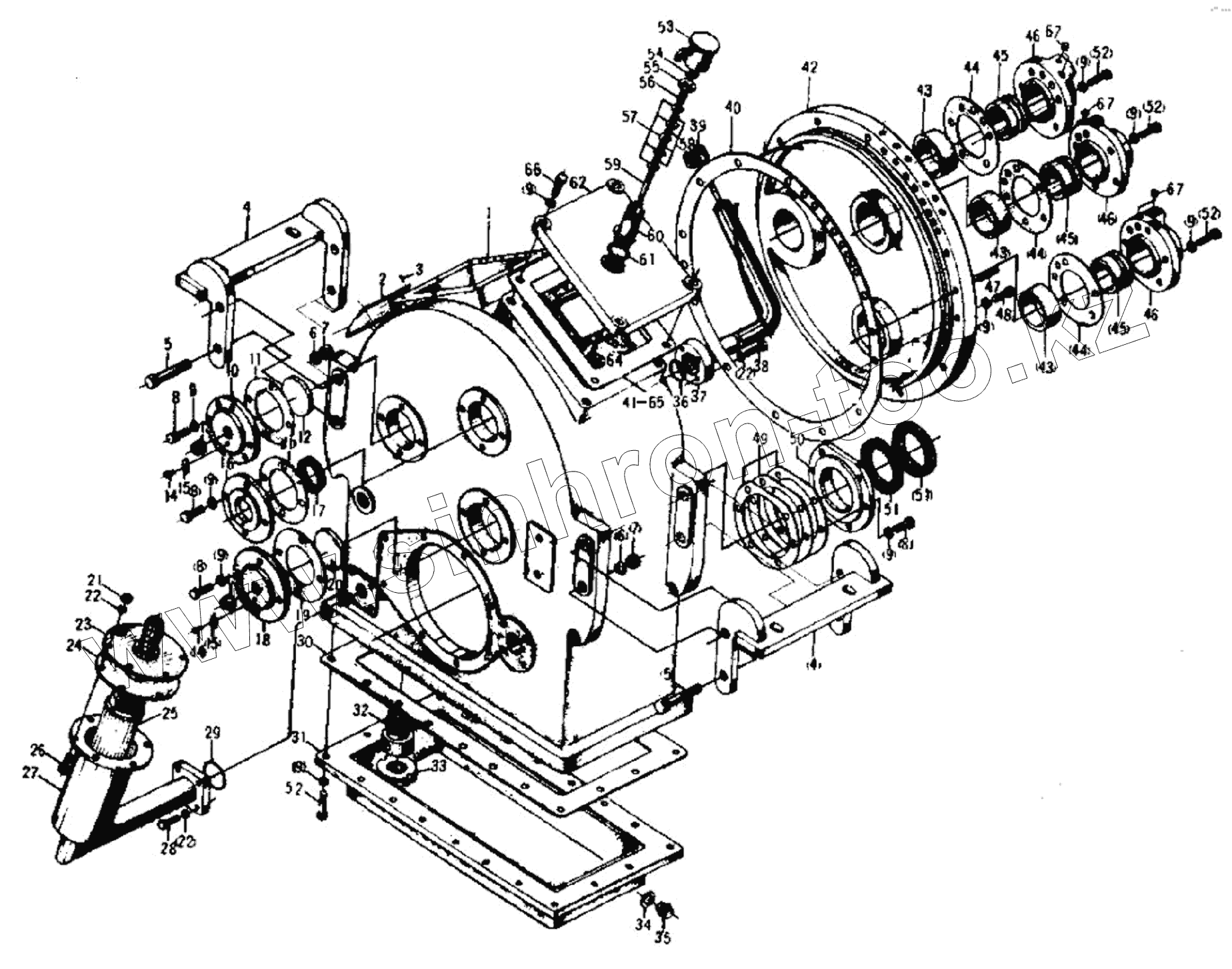

Каталог запасных частей к технике: SDLG LG933L. КПП в сборе (330101)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
14
14
15
15
16
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
44
44
45
45
45
46
46
46
47
48
49
50
51
52
52
52
52
53
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
67
Позиция на иллюстрации Заводской номер детали Название детали
1 4110000499227 Корпус коробки
2 4110000038102 Заводская табличка
3 4019000002 Rivet gb827-2*6-bl2
4 4110000499228 Кронштейн
5 4012000041 Болт
6 4015000098 WASHER GB93-16-65Mn
7 4013000016 NUT
8 4011000082 BOLT
9 4015000025 Washer
10 4110000038110 Торцевая крышка
11 4110000038111 Бумажная прокладка
12 4110000038112 Регулировочное кольцо
13 4110000038113 Регулировочный винт
14 4011000779 Шайба
15 4110000038115 Стопорная пластина
16 4110000038116 Торцевая крышка входного вала
17 4030000640 Сальник
18 4110000038118 Торцевая крышка промежуточного вала
19 4110000038119 Бумажная прокладка
20 4110000038120 Регулировочное кольцо маслоотражательной крышки
21 4013000033 NUT
22 4015000036 WASHER
23 4110000038049 Фланцевое соединение
24 4110000038124 Прокладка
25 4110000038125 Фильтрующий элемент
26 4011000106 BOLT
27 4110000499223 Фланцевое соединение
28 4011000107 BOLT
29 4110000038129 O-образное кольцо
30 4110000038130 Уплотнительная прокладка
31 4110000038131 Масляный картер
32 4110000038132 Всасывающий маслопровод
33 4110000038133 Постоянный магнит
34 4110000499225 Шайба
35 4110000499226 Заглушка
36 4030000464 O-образное кольцо
37 4110000038381 Комбинированный маслопровод
38 4011000107 BOLT
39 4110000038139 Пробка маслопровода
40 4110000038140 Бумажная прокладка большой торцевой крышки
41 4110000038326 Набор бумажных прокладок
42 4110000038142 Большая торцевая крышка
43 4110000038143 Втулка вала
44 4110000038144 Прокладка
45 4110000038145 Втулка внешнего уплотнения
46 4110000038146 Крышка для масловпускного отверстия
47 4016000237 Штифт
48 4014000185 SCREW GB70-M10x30EpZn-8.8
49 4110000038149 Регулировочная прокладка выходного вала
50 4110000038150 Маслоуплотнительная крышка переднего выходного вала
51 4030000641 Сальник
52 4011000084 BOLT
53 4110000038153 Крышка вентилятора
54 4013000218 Гайка
55 4110000038155 вентиляция
56 4110000038156 Медная втулка
57 4110000038157 Лабиринтовая пластина
58 4110000038158 Медная промежуточная втулка
59 4110000038159 Длинный винт
60 4110000038160 Корпус
61 4110000038161 Бумажная прокладка
62 4110000038162 Крышка коробки
63 4110000038163 Маслоотражательная крышка
64 4019000051 Заклепка
65 4110000038165 Бумажная прокладка
66 4011000085 BOLT
67 4110000038167 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
