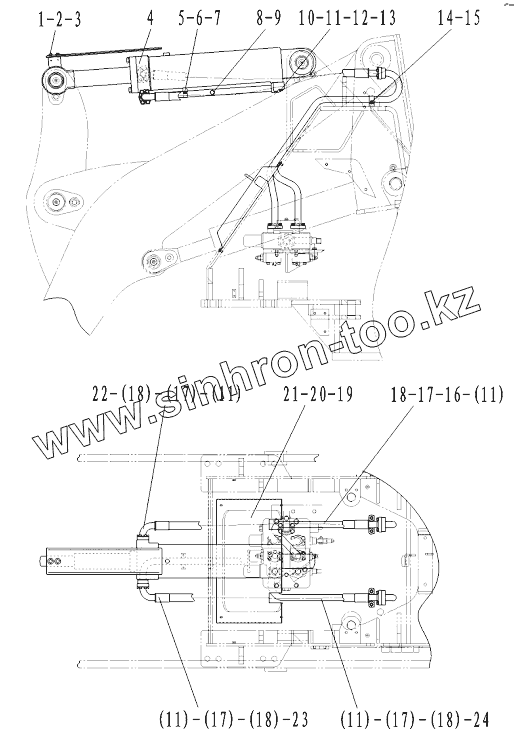

Каталог запасных частей к технике: SDLG LG933L. Гидроцилиндр поворота ковша в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
13
14
15
16
17
17
17
17
18
18
18
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 29140009871 Щит опускания
2 4011000081 BOLT
3 4015000197 WASHER
4 4120000868 TILT CYLINDER HSGF-140x80x502-952
5 29130000111 CLAMP
6 4011000105 BOLT
7 4015000072 WASHER
8 4041000774 PLUG
9 4041000767 O-RING
10 29140004031 BIG CHAMBER TUBE OF TILT CYLINDER
11 4030000026 O-RING
12 4011000309 BOLT
13 4011000473 BOLT
14 29140010861 Трубный хомут
15 4011000488 BOLT
16 29140010871 Стальной трубопровод A к устройству поворота ковша
17 4041000043 FLANGE
18 4011000475 BOLT
19 29140010751 Передняя накладка
20 4011000102 BOLT
21 4015000256 WASHER
22 4041001372 Шланг
23 4041001384 Шланг
24 29140010891 Стальной трубопровод B
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
