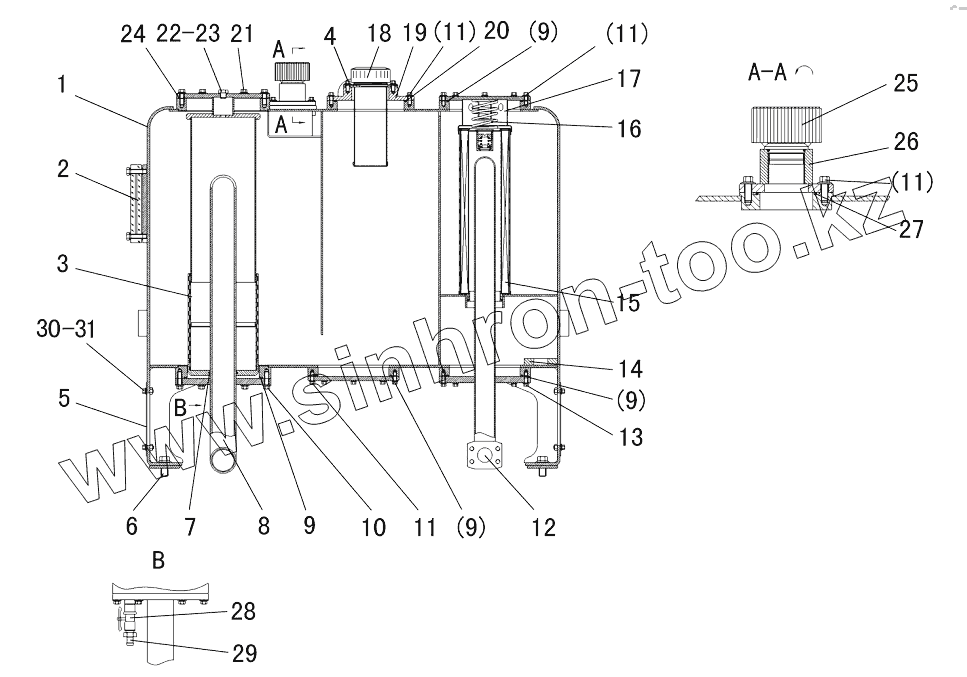

Каталог запасных частей к технике: SDLG LG933L. Гидробак в сборе
1
2
3
4
5
6
7
8
9
9
9
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29100010171 | Корпус гидробака | |
| 2 | 4120000092 | OIL LEVEL YWZ-200 | |
| 3 | 29100010291 | Всасывающий масляный фильтр в сборе | |
| 4 | 4011000461 | BOLT | |
| 5 | 29100010281 | Накладка | |
| 6 | 4011000449 | BOLT | |
| 7 | 4030000164 | O-RING GB3452.1-60.0x3.55G | |
| 8 | 29100010321 | Фланец масловсасывающей трубки | |
| 9 | 4030000232 | O-RING | |
| 10 | 4011000475 | BOLT | |
| 11 | 4011000458 | BOLT | |
| 12 | 29100010351 | Фланец масловозвратной трубки | |
| 13 | 4011000455 | BOLT | |
| 14 | 4190000008 | RING MAGNET | |
| 15 | 29100004061 | STRAIN CORE | |
| 16 | 29100000051 | SPRING | |
| 17 | 29100000041 | FLANGE CAP | |
| 18 | 4120000452 | OIL-SUPPLYING FILTER | |
| 19 | 29100008361 | Flange | |
| 20 | 4030000452 | O-ring | |
| 21 | 4011000474 | BOLT | |
| 22 | 4041000774 | PLUG | |
| 23 | 4041000767 | O-RING | |
| 24 | 29100005041 | SEALING PLATE | |
| 25 | 4120001088 | GAS-EXCHANGE FILTER | |
| 26 | 29100009991 | BLIND FLANGE | |
| 27 | 4030000233 | O-RING | |
| 28 | 4120000099 | BALL VALVE | |
| 29 | 29100009061 | FITTING | |
| 30 | 4015000256 | WASHER | |
| 31 | 4011000105 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
