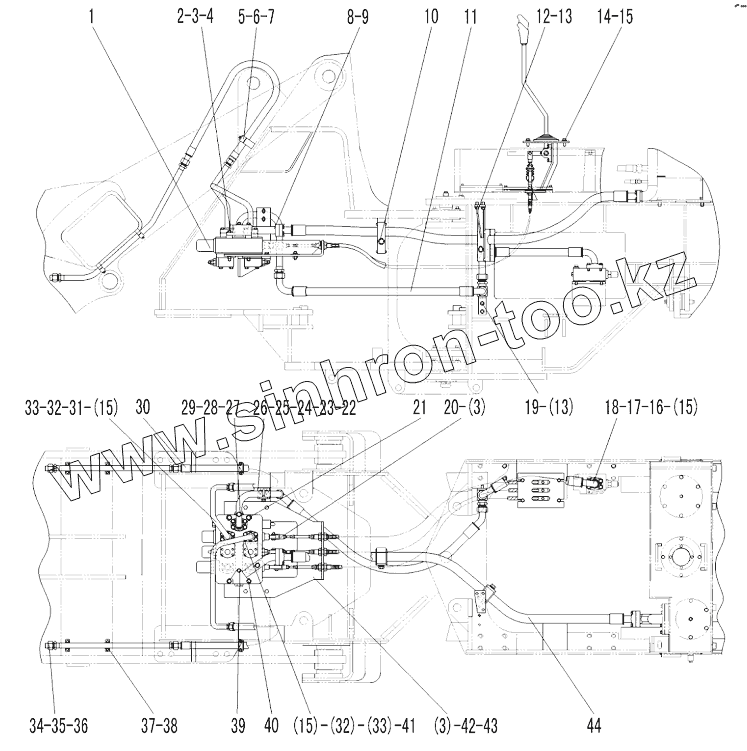

Каталог запасных частей к технике: SDLG LG933L. Гидравлический блок управления в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 4120001052 Блок клапанов
2 4011000056 BOLT
3 4015000168 WASHER
4 4013000011 NUT
5 29120011591 Прижимная пластина
6 29120011601 Резиновый трубный хомут
7 29120005021 RENTURN TUBE OF MULTIPLE UNIT VALVE
8 4011000172 BOLT
9 4030000031 O-RING
10 29120005041 CLAMP
11 29120005051 INPUT TUBE OF THE CONTROL VALVE
12 29120005061 BRACKED
13 4011000560 BOLT
14 4120002333 Механизм управления
15 4011000475 BOLT
16 29120005071 PIPE EF OF PRIOPITY VALVE
17 4030000029 O-RING
18 4041000056 FLANGE
19 29120005081 CONNECTER
20 29120009782 Гибкий вал управления
21 4011000055 BOLT
22 29120009591 Неподвижная опора
23 4011000447 BOLT
24 4041000958 U-BOLT
25 4015000162 Washer
26 4013000007 NUT
27 29120009621 Впускной стальной маслопровод блока клапанов
28 4041000774 PLUG
29 4041000767 O-RING
30 4041000719 PIPE
31 29120017571 Стальной трубопровод правого вспомогательного устройства
32 4041000043 FLANGE
33 4030000026 O-RING
34 29120017901 Стальной трубопровод
35 4041000680 PLUGGING
36 4030000241 O-RING
37 29120010811 Plate
38 4011000161 BOLT
39 4011000543 Болт
40 4011000057 BOLT
41 29120017551 Стальной трубопровод левого вспомогательного устройства
42 29120009551 Крепежная пластина блока клапанов
43 4011000477 BOLT
44 4041000706 TUBE LGB163-012203
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
