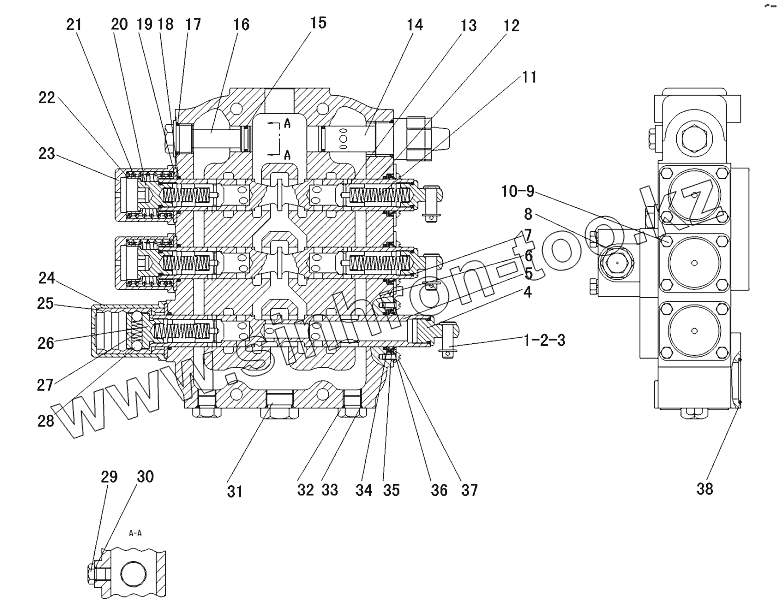

Каталог запасных частей к технике: SDLG LG933L. Блок клапанов DF-25BIII-16 (331001)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Кольцо50x3,1 | O-образное кольцо | |
| 2 | 4120001052005 | Шплинт | |
| 3 | GB97-M12 | Шайба | |
| 4 | 4120000414086 | Держатель пружины | |
| 5 | 4120000414075 | Золотник стрелы | |
| 6 | 4120001052006 | Золотник стрелы | |
| 7 | 7200000442 | O-образное кольцо | |
| 8 | 4120001052004 | O-образное кольцо | |
| 9 | 4011000708 | Screw | |
| 10 | БолтM8x20 | Болт | |
| 11 | 4120000703010 | Пружина обратного клапана | |
| 12 | 4120000414065 | Золотник поворота ковша | |
| 13 | 4120000414062 | Обратный клапан | |
| 14 | 4120001052001 | Обратный клапан | |
| 15 | КлапанDFX-32-09 | Предохранительный клапан | |
| 16 | 4120000703012 | O-образное кольцо | |
| 17 | DF-25B2-08A | Заглушка | |
| 18 | 4030000579 | O-образное кольцо | |
| 19 | 4120000414085 | Прокладка | |
| 20 | 4120000414064 | Возвратная пружина | |
| 21 | 4120000414063 | Возвратная пружина | |
| 22 | 4120000414061 | Возвратная пружина | |
| 23 | 4120000414060 | Торцевая крышка | |
| 24 | 4120000414080 | Фиксирующая внешней втулка | |
| 25 | 4120000414079 | Фиксирующая втулка | |
| 26 | 4120000414078 | Держатель пружины | |
| 27 | 4120000414081 | Пружина | |
| 28 | 4090000162 | Ball | |
| 29 | 4120000703025 | PLUG DF-32-19 | |
| 30 | 7200000438 | O-RlNG | |
| 31 | 4120000703019 | PLUG DF-32-20 | |
| 32 | 4120000703016 | Заглушка | |
| 33 | 4030000012 | O-RING | |
| 34 | 4120000414068 | Шайба | |
| 35 | 4120001052007 | Пылезащитное кольцо | |
| 36 | 4120000414070 | Прижимная пластина | |
| 37 | 4120000703029 | SCREW GB67-M6x12 | |
| 38 | 4030000760 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
