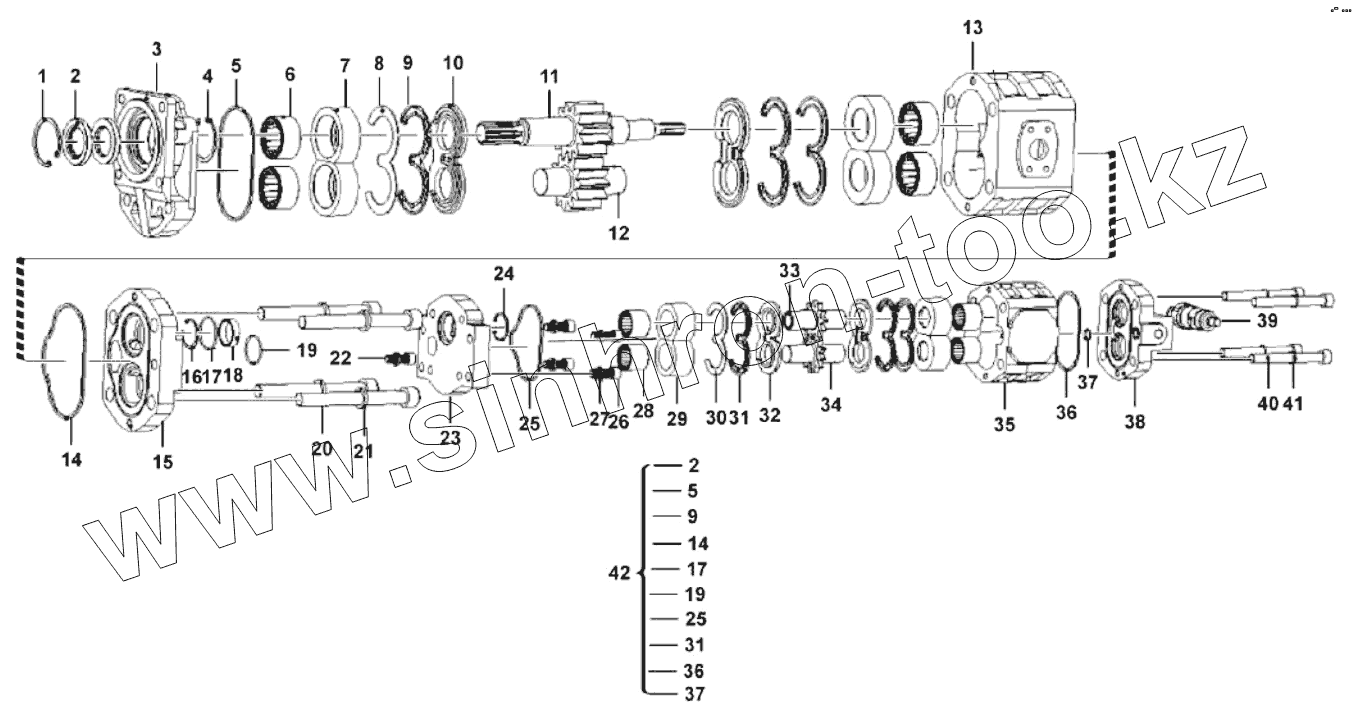

Каталог запасных частей к технике: SDLG LG933. Working hydraulic pump assembly (370142)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

9

10

11

12

13

14

14

15

16

17

17

18

19

19

20

21

22

23

24

25

25

26

27

28

29

30

31

31

32

33

34

35

36

36

37

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120001715001		Retaining ring
2	4120001715002		Sealing ring
3	4120001715004		Cover
4	4120001715003		Retaining ring
5	4120005081002		Sealing ring
6	4120001715006		Needle bearing
7	4120001715007		Spacer sleeve
8	4120001715008		Retaining ring
9	4120005666001		Sealing washer
10	4120001715010		Side board
11	4120001058207		Drive shaft
12	4120000903043		Shaft
13	4120001059002		Pump body
14	4120005081005		Sealing ring
15	4120001058208		Centering block
16	4120005081007		Retaining ring
17	4120005081008		O-ring
18	4120005081009		Engag
19	4120005081010		O-ring
20	4120000903045		Screw
21	4120001715016		Spring washer
22	4120005081011		Screw
23	4120001058209		Centering block
24	4120000171059		Retaining ring
25	4120000171060		Sealing ring
26	4120001715017		Screw
27	4120001715018		Spring washer
28	4120000171061		Needle bearing
29	4120000171062		Spacer sleeve
30	4120000171063		Retaining ring
31	4120000171064		Sealing washer
32	4120000171065		Side board
33	4120000171066		Drive shaft
34	4120000171067		Shaft
35	4120000171068		Pump body
36	4120005081016		Sealing ring
37	4120000171069		O-ring
38	4120000171070		Cover
39	4120000171071		Valve
40	4120000171072		Screw
41	4120000171073		Spring washer
42	4120005666007		Sealing ring kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
