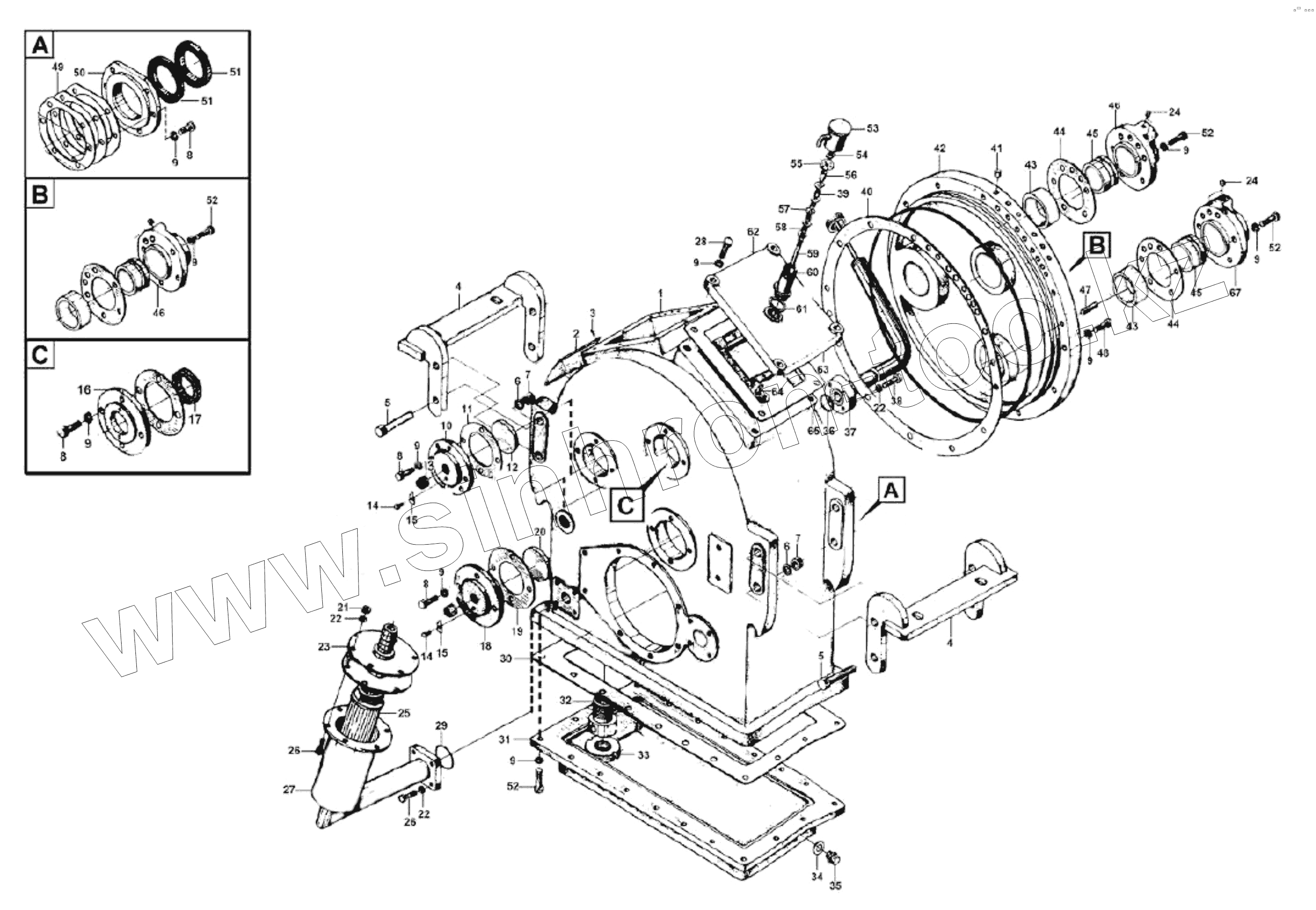

Каталог запасных частей к технике: SDLG LG933. Transmission housing (330101)
1
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
46
47
48
49
50
51
51
52
52
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4110000038101 | Housing | |
| 2 | 4110000499291 | Name plate | |
| 3 | 4110000499292 | Rivet | |
| 4 | 4110000499228 | Кронштейн | |
| 5 | 4011000877 | Screw | |
| 6 | 4015000098 | WASHER GB93-16-65Mn | |
| 7 | 4013000016 | NUT | |
| 8 | 4011001164 | Screw | |
| 9 | 4015000025 | Washer | |
| 10 | 4110000038110 | Торцевая крышка | |
| 11 | 4110000038111 | Бумажная прокладка | |
| 12 | 4110000038112 | Регулировочное кольцо | |
| 13 | 4110000038113 | Регулировочный винт | |
| 14 | 4110000499293 | Screw | |
| 15 | 4110000038115 | Стопорная пластина | |
| 16 | 4110000038116 | Торцевая крышка входного вала | |
| 17 | 4110000499294 | Sealing ring | |
| 18 | 4110000038118 | Торцевая крышка промежуточного вала | |
| 19 | 4110000499295 | Gasket | |
| 20 | 4110000038120 | Регулировочное кольцо маслоотражательной крышки | |
| 21 | 4013000162 | NUT | |
| 22 | 4015000036 | WASHER | |
| 23 | 4110000038049 | Фланцевое соединение | |
| 24 | 4110000038167 | Пробка | |
| 25 | 4110000038125 | Фильтрующий элемент | |
| 26 | 4011000724 | BOLT GB5783-M8x25-8.8 | |
| 27 | 4110000038380 | Oil filter | |
| 28 | 4011001139 | Screw | |
| 29 | 4110000499296 | Sealing ring | |
| 30 | 4110000499297 | Gasket | |
| 31 | 4110000038131 | Масляный картер | |
| 32 | 4110000038132 | Всасывающий маслопровод | |
| 33 | 4110000038133 | Постоянный магнит | |
| 34 | 4110000499225 | Шайба | |
| 35 | 4110000499226 | Заглушка | |
| 36 | 4110000499298 | N | |
| 37 | 4110000038139 | Пробка маслопровода | |
| 38 | 4011001500 | Screw | |
| 39 | 4110000038139 | Пробка маслопровода | |
| 40 | 4110000038140 | Бумажная прокладка большой торцевой крышки | |
| 41 | 4110000038168 | N | |
| 42 | 4110000499299 | N | |
| 43 | 4110000038143 | Втулка вала | |
| 44 | 4110000038326 | Набор бумажных прокладок | |
| 45 | 4110000038145 | Втулка внешнего уплотнения | |
| 46 | 4110000038382 | Y | |
| 47 | 4110000499300 | N | |
| 48 | 4014000134 | Y | |
| 49 | 4110000038149 | Регулировочная прокладка выходного вала | |
| 50 | 4110000038150 | Маслоуплотнительная крышка переднего выходного вала | |
| 51 | 4110000499301 | N | |
| 52 | 4011000777 | Screw | |
| 53 | 4110000038153 | Крышка вентилятора | |
| 54 | 4110000038153 | Крышка вентилятора | |
| 55 | 4110000038155 | вентиляция | |
| 56 | 4110000038156 | Медная втулка | |
| 57 | 4110000038157 | Лабиринтовая пластина | |
| 58 | 4110000038158 | Медная промежуточная втулка | |
| 59 | 4110000038159 | Длинный винт | |
| 60 | 4110000038160 | Корпус | |
| 61 | 4110000038161 | Бумажная прокладка | |
| 62 | 4110000499304 | Cover plate | |
| 63 | 4110000038163 | Маслоотражательная крышка | |
| 64 | 4019000051 | Заклепка | |
| 65 | 4110000038165 | Бумажная прокладка | |
| 66 | 4011001139 | Screw | |
| 67 | 4110000038383 | Cover plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
