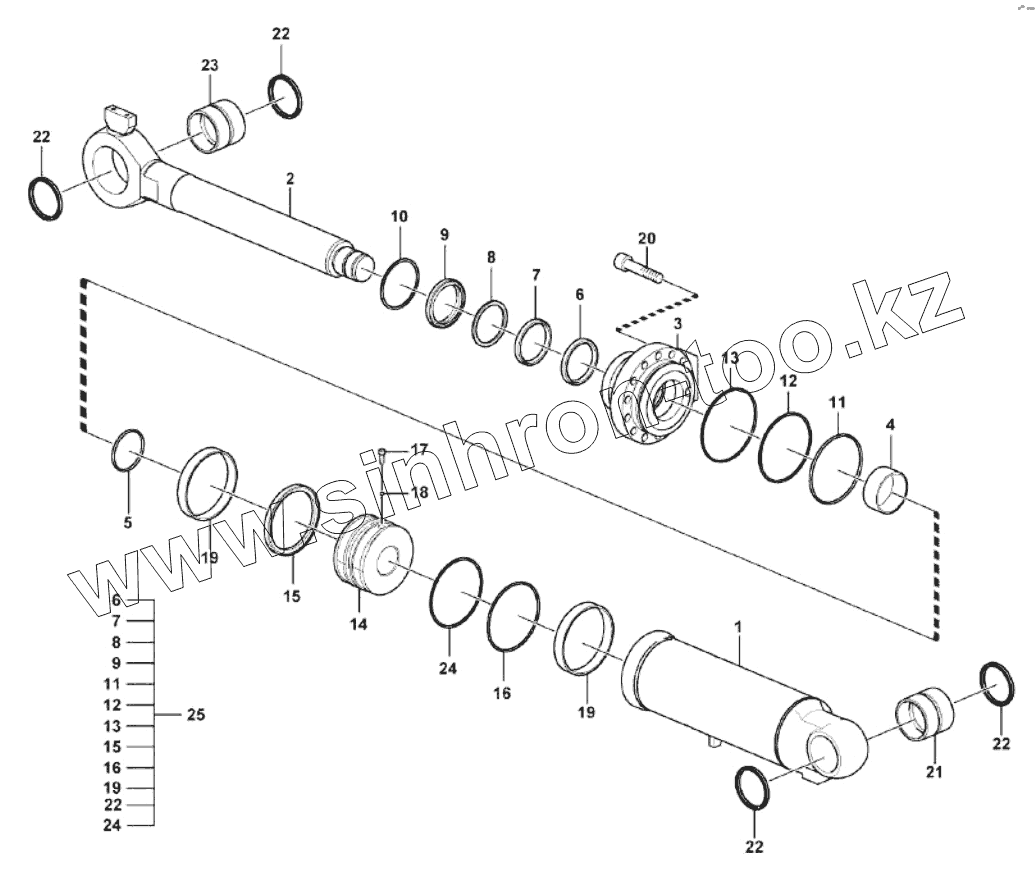

Каталог запасных частей к технике: SDLG LG933. Tilt cylinder (3713CH)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

11

11

12

12

13

13

14

15

15

16

16

17

18

19

19

19

20

21

22

22

22

22

22

23

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120008483001		Cylinder tube
2	4120008483002		Piston rod
3	4120008483003		Cover
4	4120008483004		Bushing
5	4120007051007		Retaining ring
6	4120000868034		SUPPORTING RING GB/T15242.2-94
7	4120000868035		PRESSURIZE RING
8	4120008483005		Retaining ring
9	4120000868037		CYLINDER COVER HSGF-180/90X542-2
10	4120005980008		Retaining ring
11	4120008483006		O-ring
12	4120008483007		O-ring
13	4120008483008		O-ring
14	4120008483009		Piston
15	4120000868042		PRESSURIZE RING S-55044
16	4120006574001		O-ring
17	4120005685008		Screw
18	4090000168		Ball
19	4120008483011		Sealing ring
20	4120006000010		Screw
21	4120005071004		Bushing
22	4120007051016		24R306040 Sealing ring
23	4120007777007		Bushing
24	4120008483010		O-ring
25	4120008483012		Sealing kit
