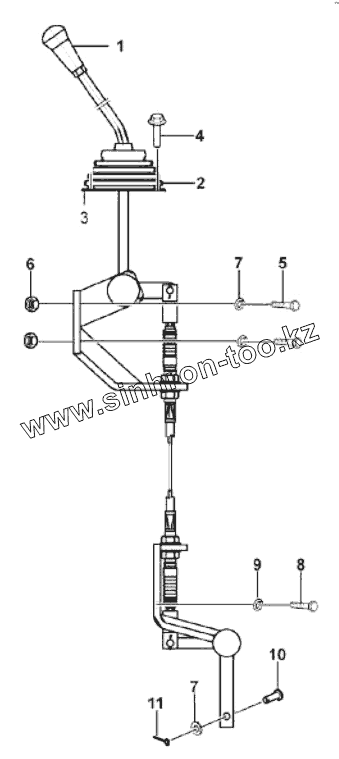

Каталог запасных частей к технике: SDLG LG933. Shift mechanism system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 4110001120 Control mechanism
2 29120011891 Пылезащитный кожух
3 29060008541 Прижимная пластина
4 4011000153 BOLT
5 4011000184 BOLT
6 4013000007 NUT
7 4015000162 Washer
8 4016000131 PIN GB882-B10x32EpZn-35
9 4016000061 SPLIT PIN GB91-2.5x25EpZn-Q235A
10 4011000197 BOLT
11 4015000168 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
