Каталог запасных частей к технике: SDLG LG933. Lifting cylinder system

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

10

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

33

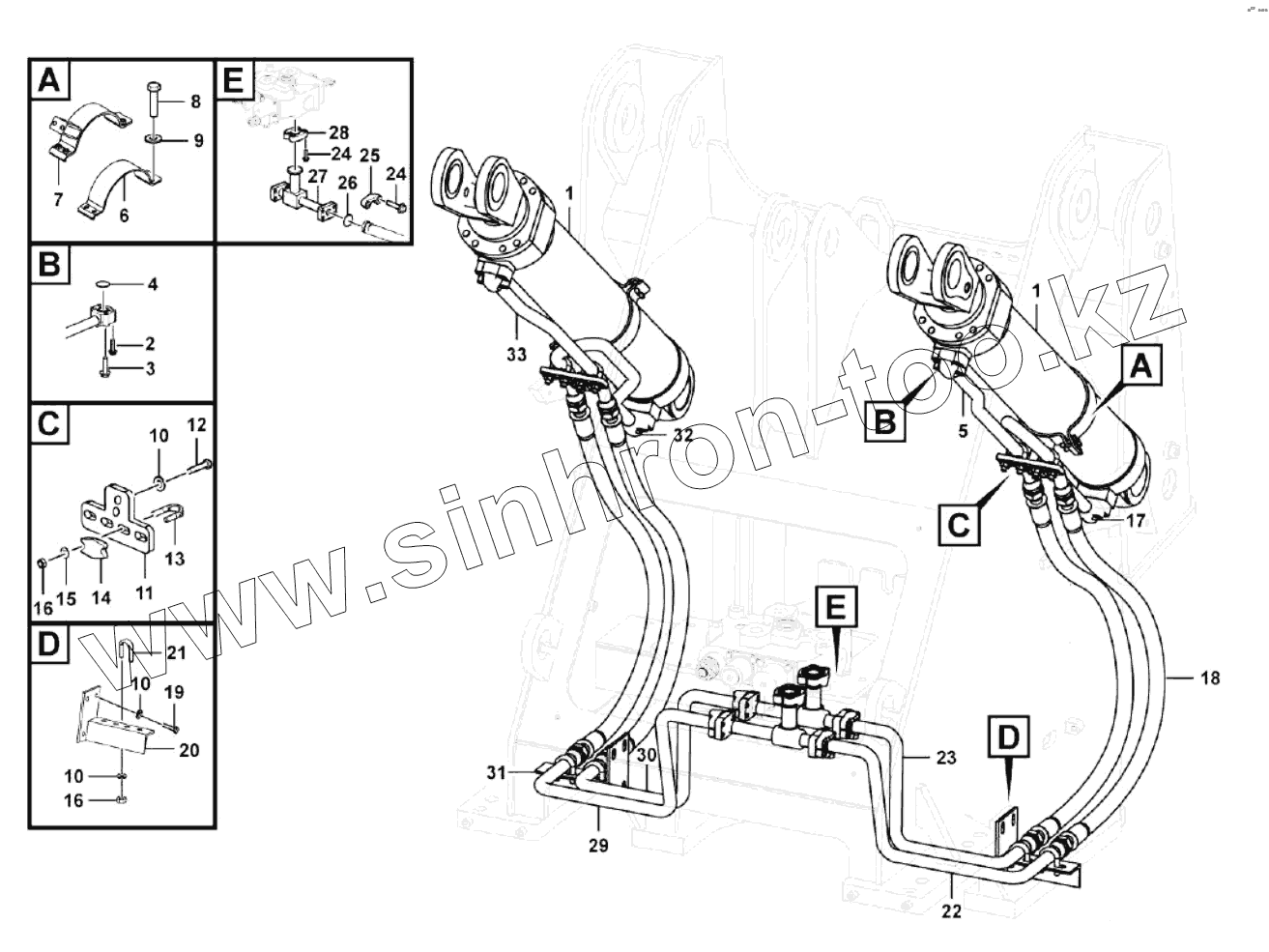

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120005979		Lifting cylinder
2	4011001381		Bolt
3	4011001288		Screw
4	4030000279		O-RING
5	29130021561		Pipe
6	29130022011		Clamp
7	29130022001		Clamp
8	4011001500		Screw
9	4015000430		Washer
10	4015000433		Washer
11	29130021651		Plate
12	4011001248		Screw
13	4041001000		U-BOLT
14	4041001001		Plate
15	4015000426		Washer
16	4013000370		Nut
17	29130021581		Pipe
18	4041000908		Hose
19	4011001268		Screw
20	29130004091		STEADY REST A
21	4011000490		U-BOLT
22	29130016271		Pipe
23	29130016291		Pipe
24	4011001300		Screw
25	4041000137		FLANGE
26	4030000026		O-RING
27	29130008611		THREE-WAY OIL TUBE
28	4041000043		FLANGE
29	29130016311		Pipe
30	29130016331		Pipe
31	29130004111		STEADY REST B
32	29130021621		Pipe
33	29130021601		Pipe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
