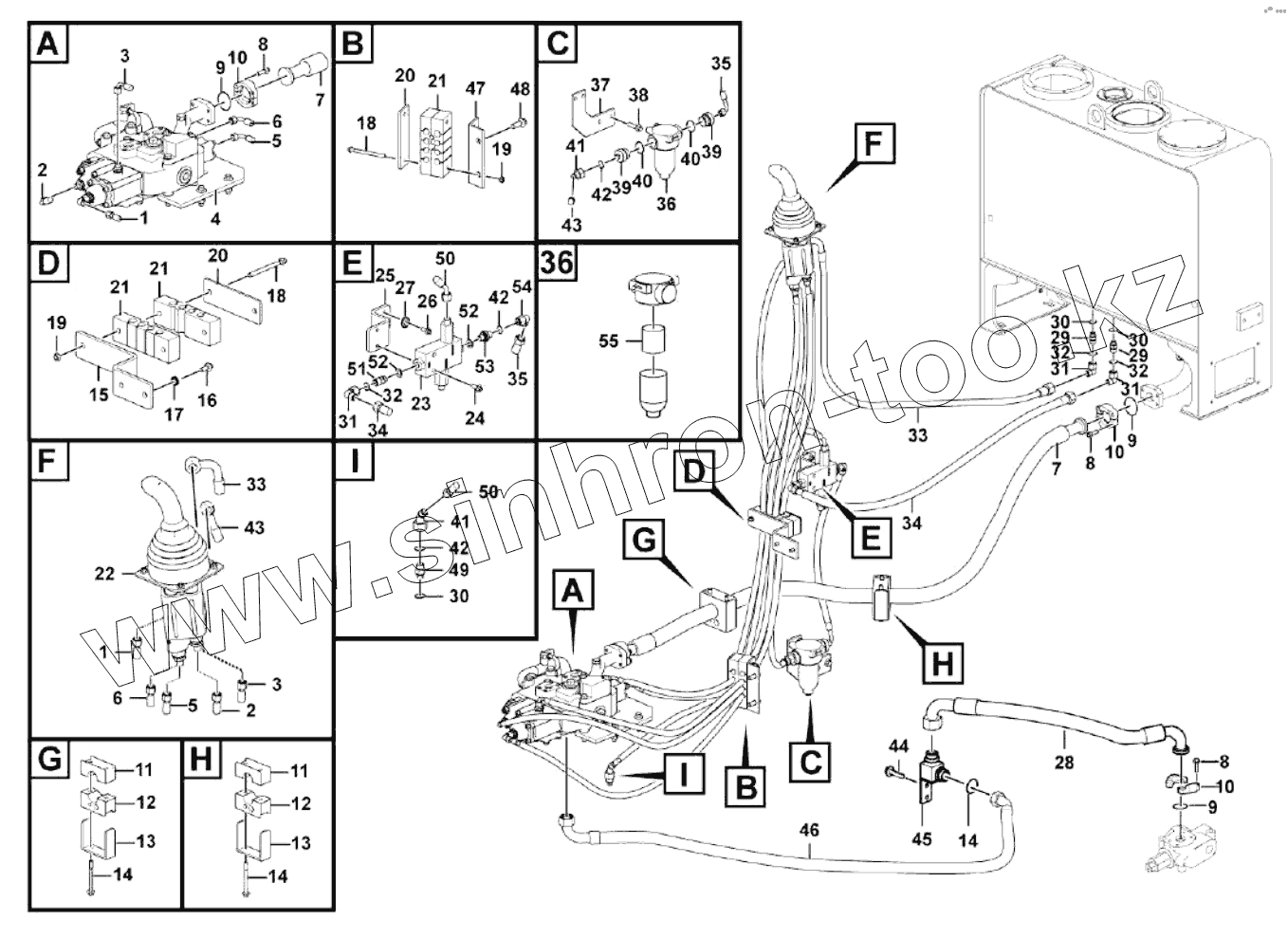

Каталог запасных частей к технике: SDLG LG933. Hydraulic control system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
8
9
9
9
10
10
10
11
11
12
12
13
13
14
14
14
15
16
17
18
18
19
19
20
20
21
21
21
22
23
24
25
26
27
28
29
29
30
30
30
31
31
31
32
32
32
33
33
34
34
35
35
36
37
38
39
39
40
40
41
41
42
42
42
43
43
44
45
46
47
48
49
50
50
51
52
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали
1 4041002009 Hose assembly
2 4041001927 Hose assembly
3 4041001435 Hose assembly
4 29120031091 Control valve
5 4041002010 Hose assembly
6 4041002348 Hose assembly
7 4041002007 Hose assembly
8 4011000475 BOLT
9 4030000029 O-RING
10 4041000056 FLANGE
11 29120030951 Hose clamp
12 29120030961 Hose clamp
13 29120030971 Plate
14 4011000797 BOLT GB5782-M10x110EpZn-8.8
15 29120020071 Plate
16 4011000081 BOLT
17 4015000162 Washer
18 4011000493 BOLT
19 4013000033 NUT
20 29120016351 MOUNTED PLATE
21 29120016741 CLAMP
22 29120031101 Control lever
23 4120005063 Valve
24 4011000473 BOLT
25 29120031111 Plate
26 4011000105 BOLT
27 4015000256 WASHER
28 29120005071 PIPE EF OF PRIOPITY VALVE
29 4041000150 STAIGHT JOINT
30 4041000767 O-RING
31 4041001063 CONNECTOR LGB143-01810
32 4030000490 O-RING
33 29120031261 Hose assembly
34 4041002008 Hose assembly
35 4041000576 PIPE
36 4120001954 STRAINER
37 29120016021 PLATE
38 4011000447 BOLT
39 29120015081 JOINT
40 4030000276 O-RING
41 4041001521 Nipple
42 4030000240 O-RING
43 29120022931 Hose assembly
44 4011000560 BOLT
45 29120005081 CONNECTER
46 29120024011 Hose assembly
47 29120016371 Plate
48 4011000477 BOLT
49 4041000604 JOINT
50 4041001187 Hose
51 29120007661 Nipple
52 29120014931 WASHER
53 29120007651 JOINT
54 4041001023 JOINT
55 4120001954001 Filter insert
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
