Каталог запасных частей к технике: SDLG LG933. (370101) Gear pump

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

6

7

7

8

8

9

9

10

11

12

12

13

14

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

29

30

30

31

31

32

32

33

33

34

35

36

36

37

38

38

39

40

41

41

42

43

44

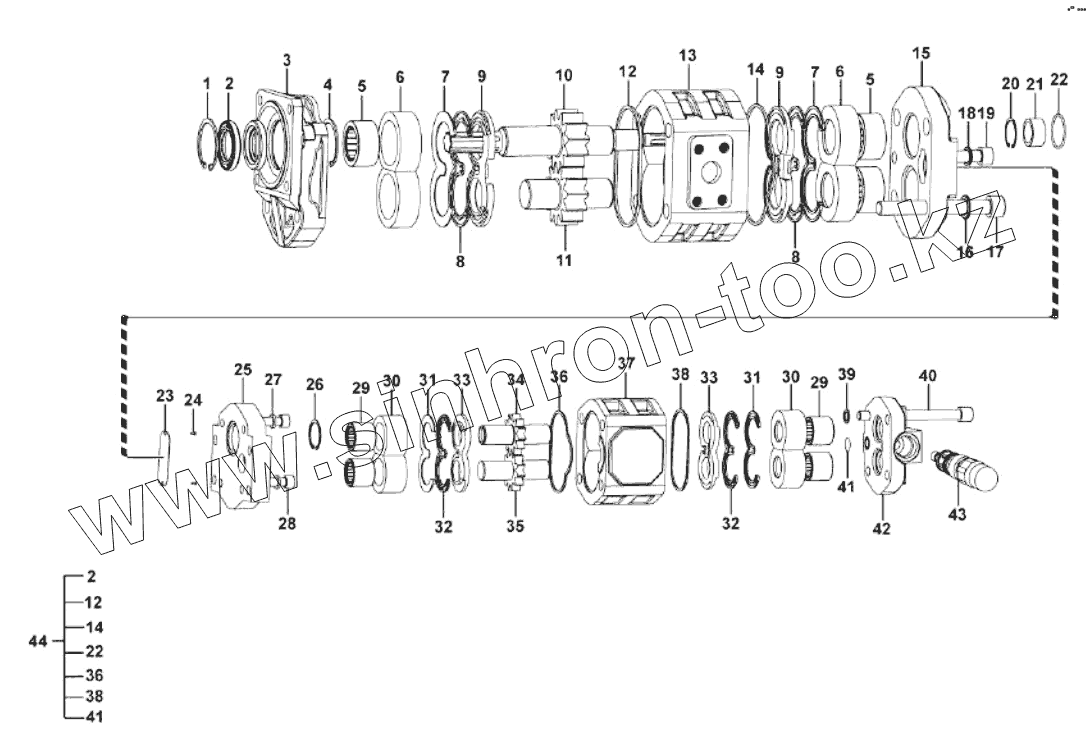

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4015000013		RETAINER RING
2	4120000903102		Sealing ring
3	4120000903103		Cover
4	4015000491		Retaining ring
5	4120000903001		Needle bearing
6	4120000903105		Bushing
7	4120000903106		Retaining ring
8	4120000903107		Sealing washer
9	4120000903108		Side board
10	4120000903109		Drive shaft
11	4120000903110		Shaft
12	4120000903111		Sealing ring
13	4120000903112		Pump body
14	4120000903113		Sealing ring
15	4120000903114		Centering block
16	4120000903115		Screw
17	4015000030		WASHER
18	4015000098		WASHER GB93-16-65Mn
19	4014000084		Screw
20	4015000204		RING SNAP GB893.1-42-65Mn
21	4120001059010		Sleeve
22	4030000894		O-ring
23	4120005357002		Decal
24	4019000001		RIVET
25	4120001059011		Centering block
26	4015000244		Snap ring
27	4015000026		WASHER
28	4014000055		SCREW GB70.1-M12x30EpZn-8.8
29	4120002486003		Bearing
30	4120002486004		Sleeve
31	4120005357006		Retaining ring
32	4120005357007		Sealing ring
33	4120005357008		Side plate
34	4120005357009		Drive shaft
35	4120005357010		Shaft
36	4120000171115		Sealing ring
37	4120001059012		Pump body
38	4120002486010		Sealing ring
39	4015000027		WASHER
40	4120001059013		Screw
41	4030000493		O-ring
42	4120002486012		Cover
43	4120001969033		Valve
44	4120001058101		Sealing ring kit
