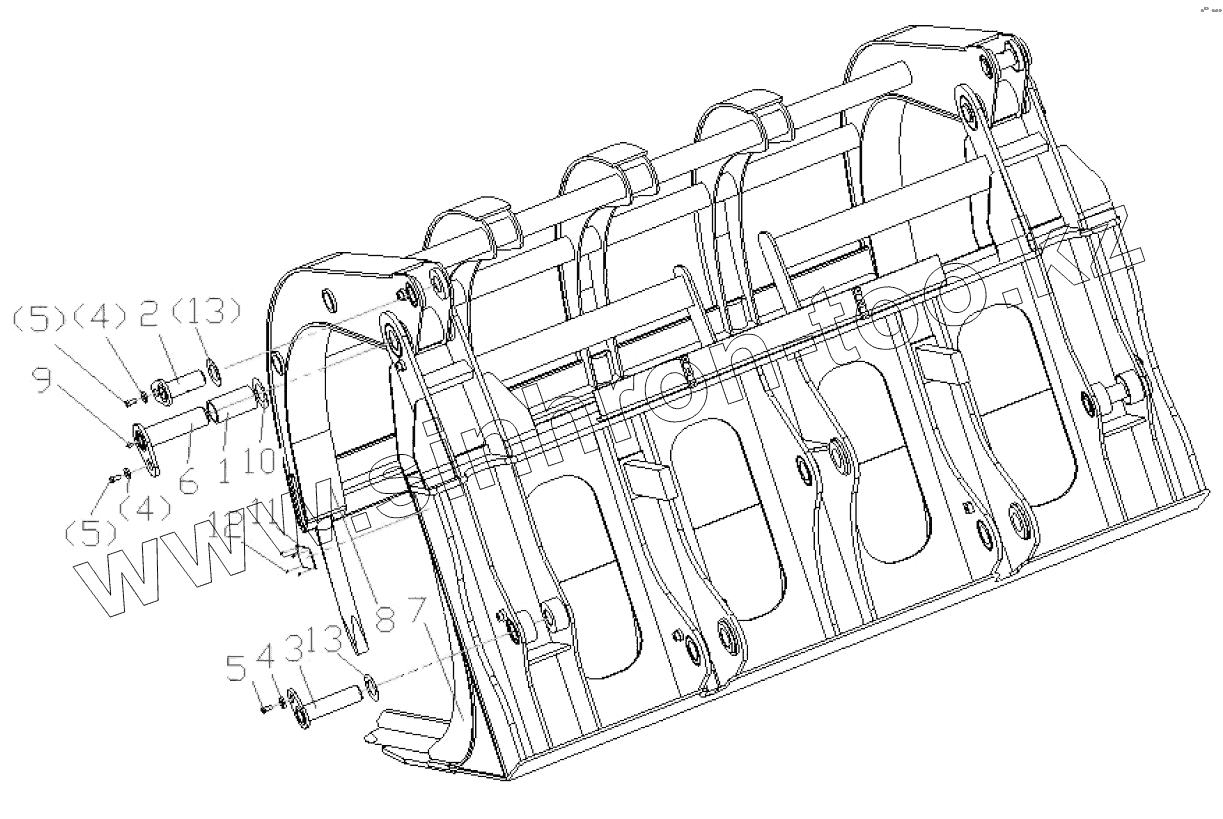

Каталог запасных частей к технике: SDLG LG933. LG9330P1.1 Grasping fork under the directory

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

5

6

7

8

9

10

11

12

13

13

Позиция на иллюстрации	Заводской номер детали		Название детали
29170012322	29170012322		GRASS GRIPPER ASSEMBLY
1	4043000075		BUSH LGB302-60x135A2
2	4043000233		PIN LGB301-50xNx140-40Cr
3	4043000234		PIN LGB301-50xNx205-40Cr
4	4040000001		WASHER
5	4011000197		BOLT
6	4043000314		PIN LGB301-60x120x225-40Cr
7	29170012332		LOWER CLAWER
8	29170012342		UPPER CLAWER
9	4030000065		GREASE NIPPLE
10	4043000125		SPACER
11	29170032062		NAMEPLATE
12	4019000012		Rivet
13	4043000032		SPACER GB303-50x90x1
