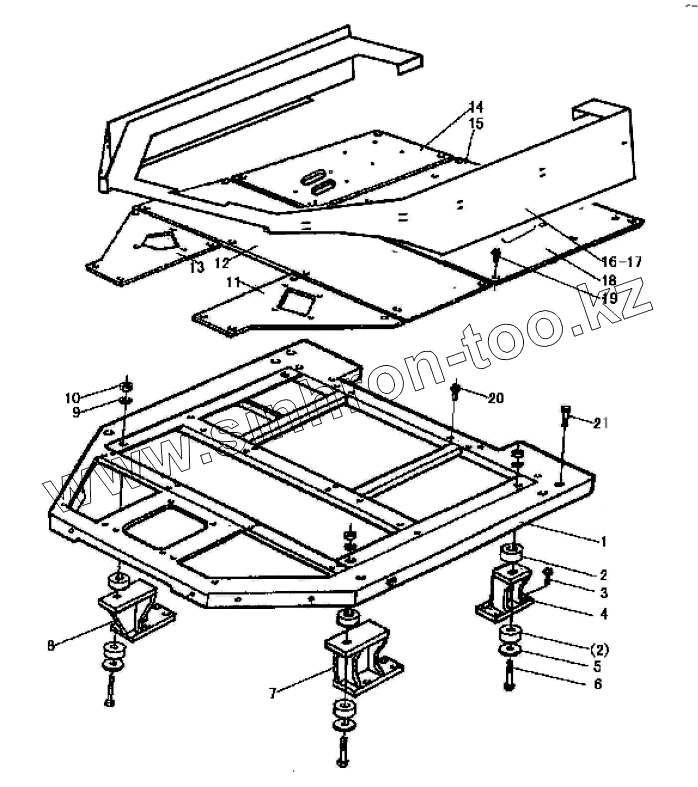

Каталог запасных частей к технике: SDLG LG933. LG9330L3 Operating platform

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 29310008323 BENCH GROUP
2 3120900102 RUBBER
3 4011000560 BOLT
4 2120900038 REAR BEARING SET
5 3120900103 PLATE
6 4011000196 BOLT GB5782-M18x80EpZn-8.8
7 2120900957 LEFT-FRONT BEARING SET
8 2120900976 RIGHY-FRONT BEARING SET
9 4015000029 WASHER
10 4013000018 NUT
11 3120900282 LEFT-RIGHT BOTTOM PLATE
12 29310010711 FRONT BOTTOM PLATE
13 3120900281 RIGHT-FRONT BOTTOM PLATE
14 29310010731 RIGHT BOTTOM PLATE
15 2120900113 RIGHT BOTTOM PLATE
16 2120900947 COVER SHEET
17 2120900948 COVER SHEET
18 2120900955 LEFT BOTTOM PLATE
19 4011000105 BOLT
20 4011000477 BOLT
21 4011000449 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
