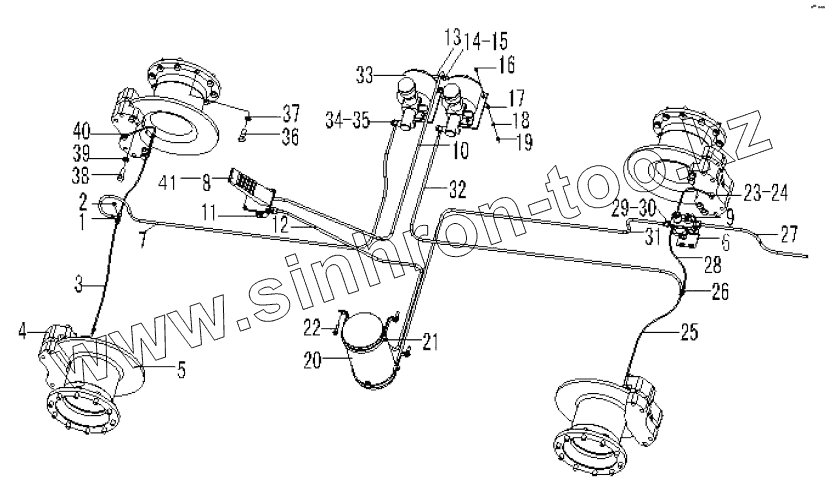

Каталог запасных частей к технике: SDLG LG933. LG9330J1 Braking system
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29220004051 | TEE OF THE OIL LINE | |
| 2 | 4011000455 | BOLT | |
| 3 | 29220004061 | TUBE OF FRONT AXLE | |
| 4 | 4110000012 | DISC BRAKE | |
| 5 | 3090900004 | BRAKE DISK | |
| 6 | 3090900103 | BRACKET | |
| 7 | 29220005021 | TUBE TO THE FRONT AXLE TUBE | |
| 8 | 4120001795 | BRAKE CONTROL VALVE LY60F | |
| 9 | 4120000084 | AIR DYER | |
| 10 | 29220005031 | TUBE FROM BRAKE VALVE TO BOOSTER | |
| 11 | 4030000055 | PLUG JB1000-M22x1.5-35 | |
| 12 | 29220005041 | TUBE FROM AIR RESERVOIR | |
| 13 | 29220000151 | TEE OF THR AIR LINE | |
| 14 | 29010000041 | BOLT | |
| 15 | 29010000061 | WASHER | |
| 16 | 4011000475 | BOLT | |
| 17 | 4015000025 | Washer | |
| 18 | 4015000162 | Washer | |
| 19 | 4013000007 | NUT | |
| 20 | 29220000531 | AIR RESERVOIR | |
| 21 | 4030000311 | PLUG | |
| 22 | 4011000560 | BOLT | |
| 23 | 3090900021 | WASHER | |
| 24 | 3090900020 | CONNECTOR | |
| 25 | 29220004071 | TUBE OF BEAR AXLE | |
| 26 | 29220000131 | CONNECTOR | |
| 27 | 28809040031 | TUBE FROM AIR DRYER TO AIR COMPRESSOR | |
| 28 | 29220004081 | TUBE OF REAR AXLE | |
| 29 | 29010000071 | CONNECTOR | |
| 30 | 29010000051 | WASHER | |
| 31 | 4041000562 | TUBE LGB149004200 | |
| 32 | 2090900004 | TUBE TO BEAR AXLE | |
| 33 | 4120000090 | BOOSTER | |
| 34 | 29220000161 | CONNECTER | |
| 35 | 29220000171 | WASHER | |
| 36 | 4011000452 | BOLT | |
| 37 | 4015000029 | WASHER | |
| 38 | 29070000101 | BOLT | |
| 39 | 4015000030 | WASHER | |
| 40 | 29220004091 | CONNECTOR | |
| 41 | 4130000521 | SWITCH OF BRAKE LIGHT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
