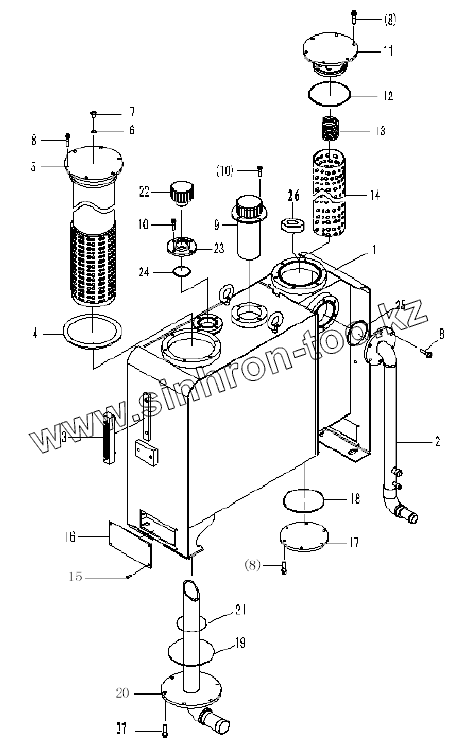

Каталог запасных частей к технике: SDLG LG933. LG9330G2 Hydraulic tank assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

8

9

10

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	29100005021		HYDRAULIC TANK
2	29100005031		OIL-RETURN FLANGE
3	4120000092		OIL LEVEL YWZ-200
4	29100005041		SEALING PLATE
5	29100005051		OIL-SUCTION STRAIN CORE
6	4030000057		WASHER
7	4030000054		PLUG JB1000-M14x1.5-35
8	4011000474		BOLT
9	4120000452		OIL-SUPPLYING FILTER
10	4011000458		BOLT
11	29100005061		FLANGE CAP
12	4030000304		0-RING 155X3.55G
13	4090000039		SPRING GB2089-YB6x70x80-CDZn
14	29100005071		STRAIN CORE
15	4014000133		SCREW GB68-M6x16EpZn-4.8
16	29100005081		COVER PLATE
17	29100005091		FLANGE CAP
18	4030000209		O-RING GB3452.1-136x3.55G
19	4030000232		O-RING
20	29100005101		OIL-SUCTION FLANGE
21	4030000164		O-RING GB3452.1-60.0x3.55G
22	4120001088		GAS-EXCHANGE FILTER
23	29100000031		FRANGE CAP
24	4030000233		O-RING
25	4030000305		O-ring
26	4190000008		RING MAGNET
27	4011000475		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
