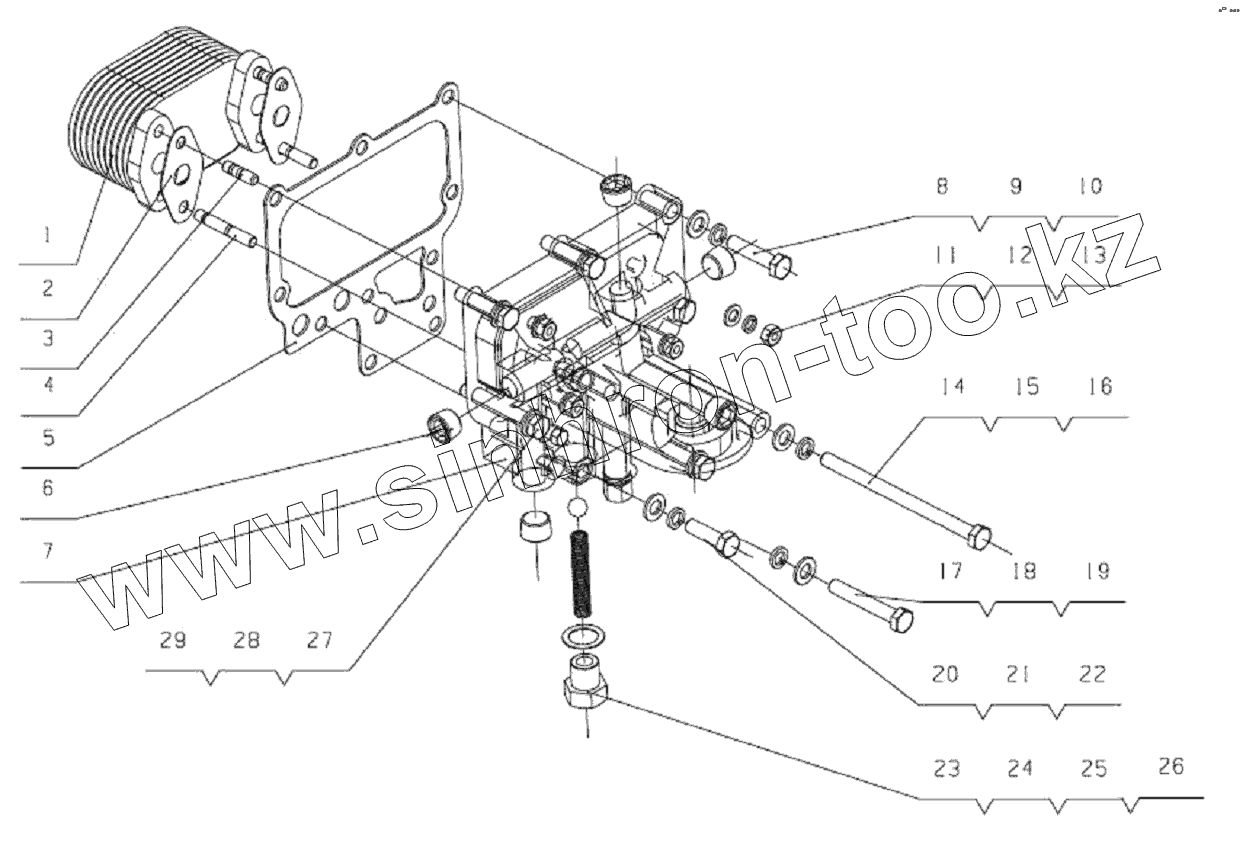

Каталог запасных частей к технике: SDLG LG918. OIL COOLER ASSEMBLY D30-1013000A/10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4110000560176 | OIL COOLER CORE D30-1013013 | |
| 2 | 4110000560177 | GASKET D30-1013014 | |
| 3 | 4110000560243 | BOLT M8X20 Q1200820 | |
| 4 | 4110000560247 | BOLT M8X45 Q1200845 | |
| 5 | 4110000560175 | GASKET D30-1013012B | |
| 6 | 4110000560332 | SCREW PLUG NPT1/2 Q61904 | |
| 7 | 4110000560174 | OIL COOLER COVER D30-1013011C | |
| 8 | 4110000560298 | WASHER 10 Q40110 | |
| 9 | 4110000560319 | WASHER 10 Q40310 | |
| 10 | 4110000560275 | BOLT M10X45 Q150B1045 | |
| 11 | 4110000560297 | WASHER 8 Q40108 | |
| 12 | 4110000560308 | WASHER 8 Q40308 | |
| 13 | 4110000560025 | NUT M8 340B08 | |
| 14 | 4110000560298 | WASHER 10 Q40110 | |
| 15 | 4110000560319 | WASHER 10 Q40310 | |
| 16 | 4110000560269 | BOLT M10X150 Q150B10150 | |
| 17 | 4110000560298 | WASHER 10 Q40110 | |
| 18 | 4110000560319 | WASHER 10 Q40310 | |
| 19 | 4110000560277 | BOLT M10X70 Q150B1065 | |
| 20 | 4110000560298 | WASHER 10 Q40110 | |
| 21 | 4110000560319 | WASHER 10 Q40310 | |
| 22 | 4110000560273 | BOLT M10X35 Q150B1035 | |
| 23 | 4110000560224 | STEEL BALL 14G100B GB/T308-14G100B | |
| 24 | 4110000560049 | BYPASS VALVE SPRING 530-1013015 | |
| 25 | 4110000560178 | WASHER D30-1013017 | |
| 26 | 4110000560050 | BYPASS VALVE SCREW PLUG 530-1013016 | |
| 27 | 4110000560298 | WASHER 10 Q40110 | |
| 28 | 4110000560319 | WASHER 10 Q40310 | |
| 29 | 4110000560277 | BOLT M10X70 Q150B1065 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
