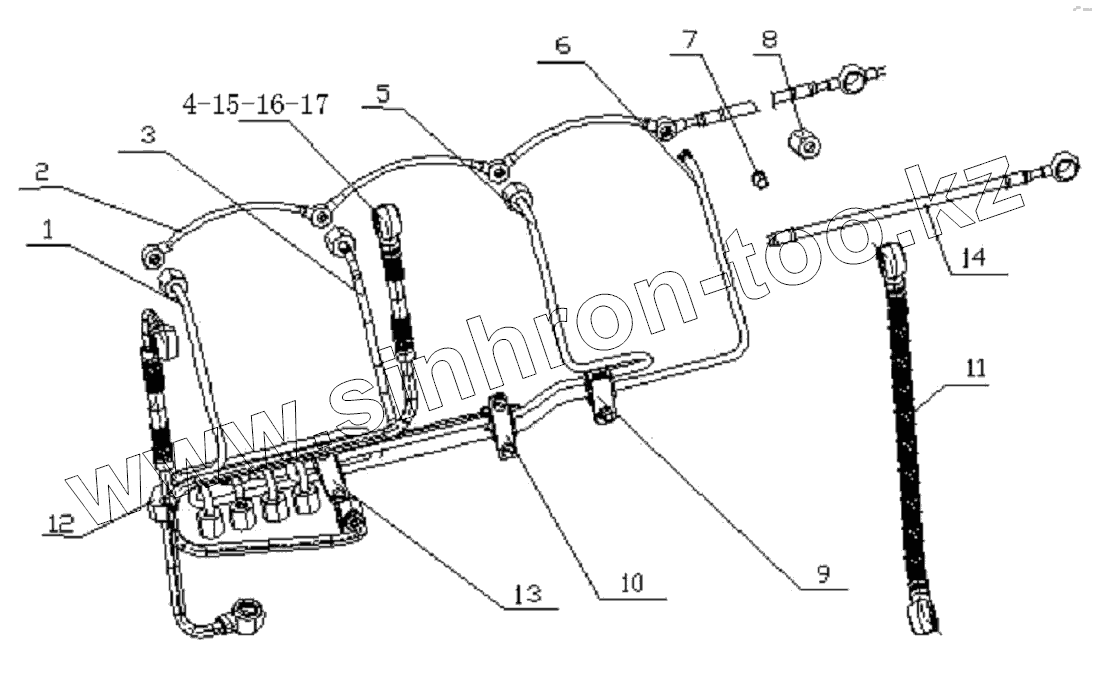

Каталог запасных частей к технике: SDLG LG918. FUEL SUPPLY SYSTEM PIPELINE ASSEMBLY D7019-1104000/12

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4110000560180		NO.1 CYLINDER HIGH-PRESSURE PIPE D30-11041A0
2	4110000560196		OIL RETURN PIPE SUBASSEMBLY D7018-1104240
3	4110000560181		NO.2 CYLINDER HIGH-PRESSURE PIPE D30-11041B0
4	4110000560070		FUEL INLET PIPE ASSEMBLY,FUEL FILTER 6105Q-1104090B
5	4110000560182		NO.3 CYLINDER HIGH-PRESSURE PIPE D30-11041C0
6	4110000560183		NO.4 CYLINDER HIGH-PRESSURE PIPE D30-11041D0
7	4110000560069		PIPE SLEEVE 6105Q-1104023
8	4110000560068		PIPE CONNECTING NUT 6105Q-1104022
9	4110000560021		TWO-PIPE CLAMPS FIXED ASSEMBLY 330-1104080
10	4110000560179		PIPE CLAMP FIXED ASSEMBLY D30-1104110
11	4110000560092		FUEL INLET PIPE ASSEMBLY,FUEL FILTER 636-1104090A
12	4110000560217		FOUR-PIPE CLAMPS FIXED ASSEMBLY E0200-1104050
13	4110000560022		THREE-PIPE CLAMPS FIXED ASSEMBLY 330-1104090
14	4110000560197		FUEL RETURN CONNECTING PIPE PARTS D7018-1104250
15	4110000560087		FUEL INLET PIPE I,FUEL FILTER 630-1104305
16	4110000560001		HOSE 6105Q-1104100B
17	4110000560088		FUEL PIPE 630-1104403

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
