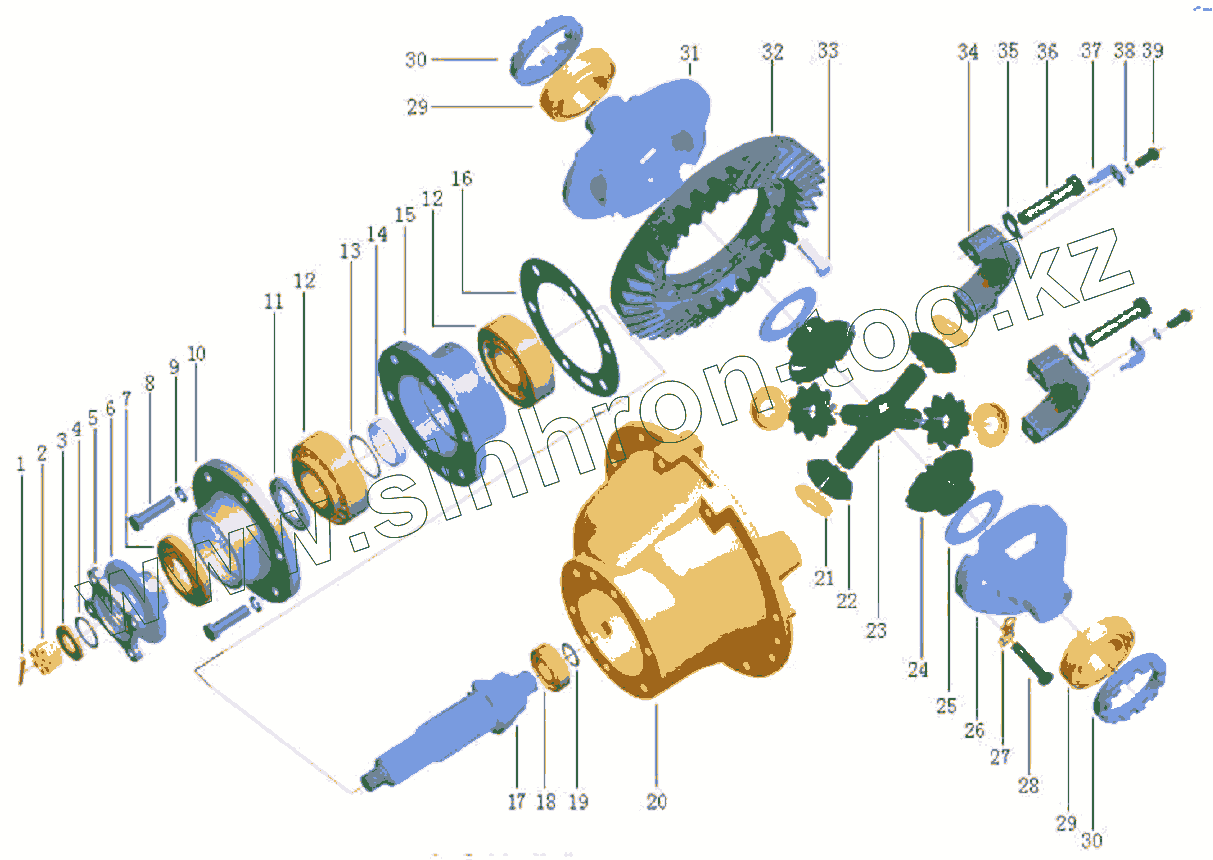

Каталог запасных частей к технике: SDLG LG918. FINAL DRIVE ASSEMBLY (REAR AXLE)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4016000261 | PIN GB91-3.2x40EpZn-Q235A | |
| 2 | 28809028560311 | NOTCH NUT M20x1.5 ZL15F.2.5.1-14 | |
| 3 | 7200000172 | WASHER ZL15F.2.5.1-12 | |
| 4 | 28809028560131 | O-RING 36x4.5 ZL15F.2.5.1-13 | |
| 5 | 28809028560381 | INPUT FLANGE ZL15F.2.5.1-8Q | |
| 6 | 28809028560271 | DUST SHROUD ZL15F.2.5.1-11 | |
| 7 | 28809028560441 | TAPER DRIVE GEAR SEAL FB 47x84x12.5 ZL15F.2.5.1-10 | |
| 8 | 4011000843 | BOLT GB5786-M12x1.25x45EpZn-10.9 | |
| 9 | 4015000026 | WASHER | |
| 10 | 28809028560461 | BEARING COVER ZL15F.2.5.1-7D | |
| 11 | 28809028560451 | THRUST WASHER 65x37x6 ZL15F.2.5.1-6 | |
| 12 | 7200000138 | BEARING GB297-32309 | |
| 13 | 7200000209 | WASHER ZL15F.2.5.1-4 | |
| 14 | 7200000211 | BEARING ISOLATED BUSHING ZL15F.2.5.1-3 | |
| 15 | 28809028560471 | BEARING SEAT ZL15F.2.5.1-2D | |
| 16 | 7200000173 | WAHSER ZL15F.2.5-1 | |
| 17 | 28809028560481 | DRIVE BEVEL GEAR Z=6 ZL15F.2.5.1-1B | |
| 18 | 4021000206 | BEARING GB283-NF205 | |
| 19 | 4015000130 | RING SNAP | |
| 20 | 28809028560491 | FINAL DRIVE HOUSING ZL15F.2.5-8A | |
| 21 | 28809028560421 | PLANET GEAR WASHER ZL15F.2.5-12 | |
| 22 | 28809028560411 | PLANET GEAR Z=10 ZL15F.2.5-13 | |
| 23 | 28809028560431 | PLANET GEAR SHAFT ZL15F.2.5-11A | |
| 24 | 28809028560141 | AXLE SHAFT GEAR Z=16 ZL15F.2.5-14 | |
| 25 | 28809028560151 | AXLE SHAFT GEAR WASHER ZL15F.2.5-15 | |
| 26 | 28809028560171 | DIFF. RIGHT CASE ZL15F.2.5-10 | |
| 27 | 28809028560281 | LOCK PLATE ZL15F.2.5-17 | |
| 28 | 28809028560161 | DIFF. CASE BOLT M10x50 ZL15F.2.5-16 | |
| 29 | 7200000139 | BEARING GB297-32210 | |
| 30 | 7200000174 | AJUSTING NUT ZL15F.2.5-9 | |
| 31 | 28809028560181 | DIFF. LEFT CASE ZL15F.2.5-3 | |
| 32 | 28809028560231 | DRIVEN BEVEL GEAR Z=35 ZL15F.2.5-7B | |
| 33 | 7200000190 | RIVET ZL15F.2.5-4 | |
| 34 | 7200000166 | DIFFERENTIAL MECHANISM BEARING CAP ZL15F.2.5-2 | |
| 35 | 28809028560401 | LOCK PLATE ZL80-06.5.2-7 | |
| 36 | 4011000844 | BOLT GB5785-M14x1.5x70-10.9 | |
| 37 | 28809028560251 | ADJUST NUT LOCK PLATE ZL15F.2.5-18 | |
| 38 | 4015000036 | WASHER | |
| 39 | 4011000841 | BOLT GB5783-M8x16-10.9 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
