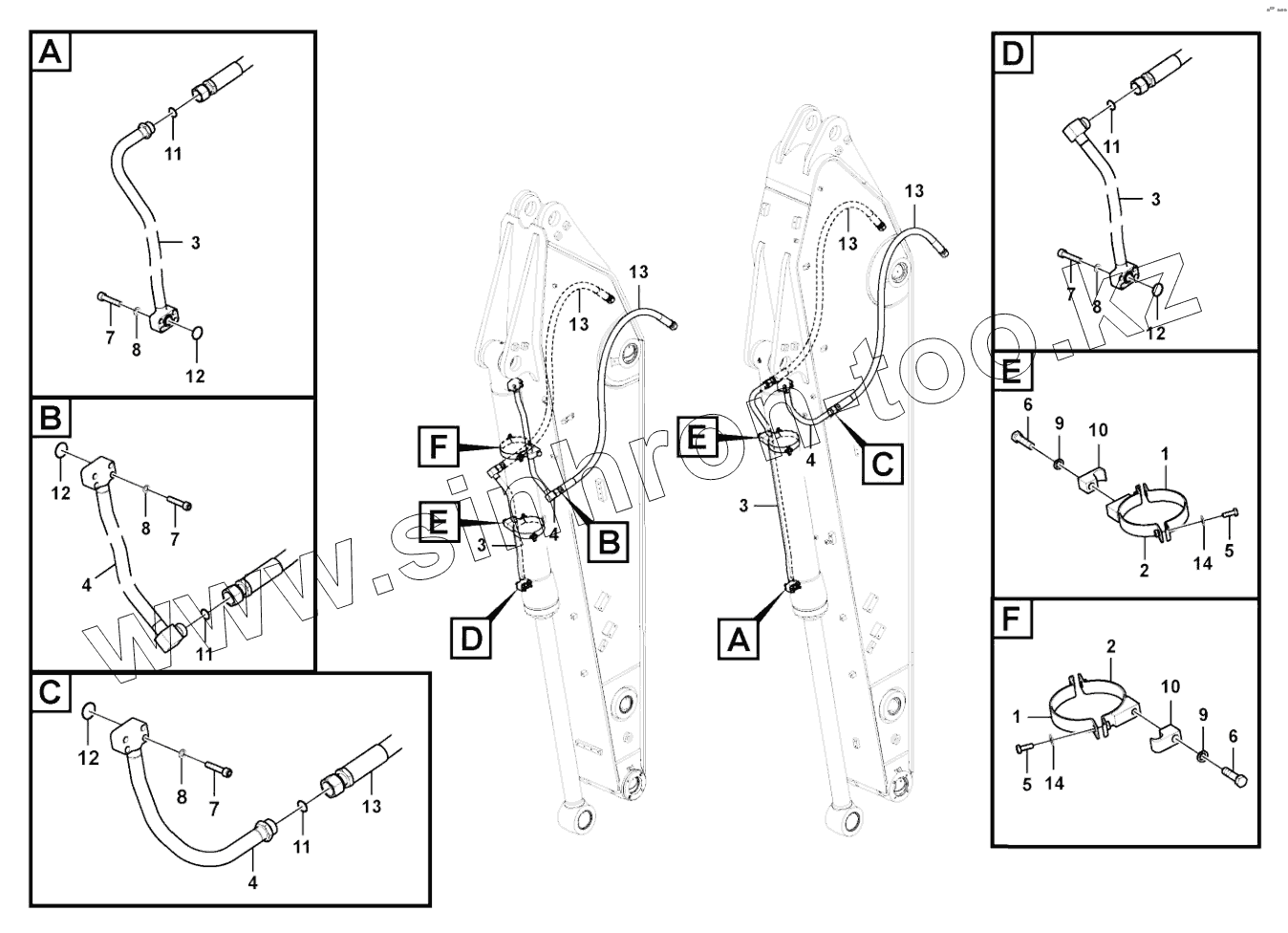

Каталог запасных частей к технике: SDLG LG6210E. Working hydraulics, bucket cylinder on arm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
1 11210290 Clip
2 11210328 Clip
3 11211161 Tube
4 11211366 Tube
5 11210124 Hex bolt
6 11210223 Hex bolt
7 11210152 HEX socket screw
8 11210064 Spring washer
9 11210067 Spring washer
10 11211129 Clip
11 11212396 O-Ring
12 11217685 O-Ring
13 11210021 Hose assembly
14 11210197 Single washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
