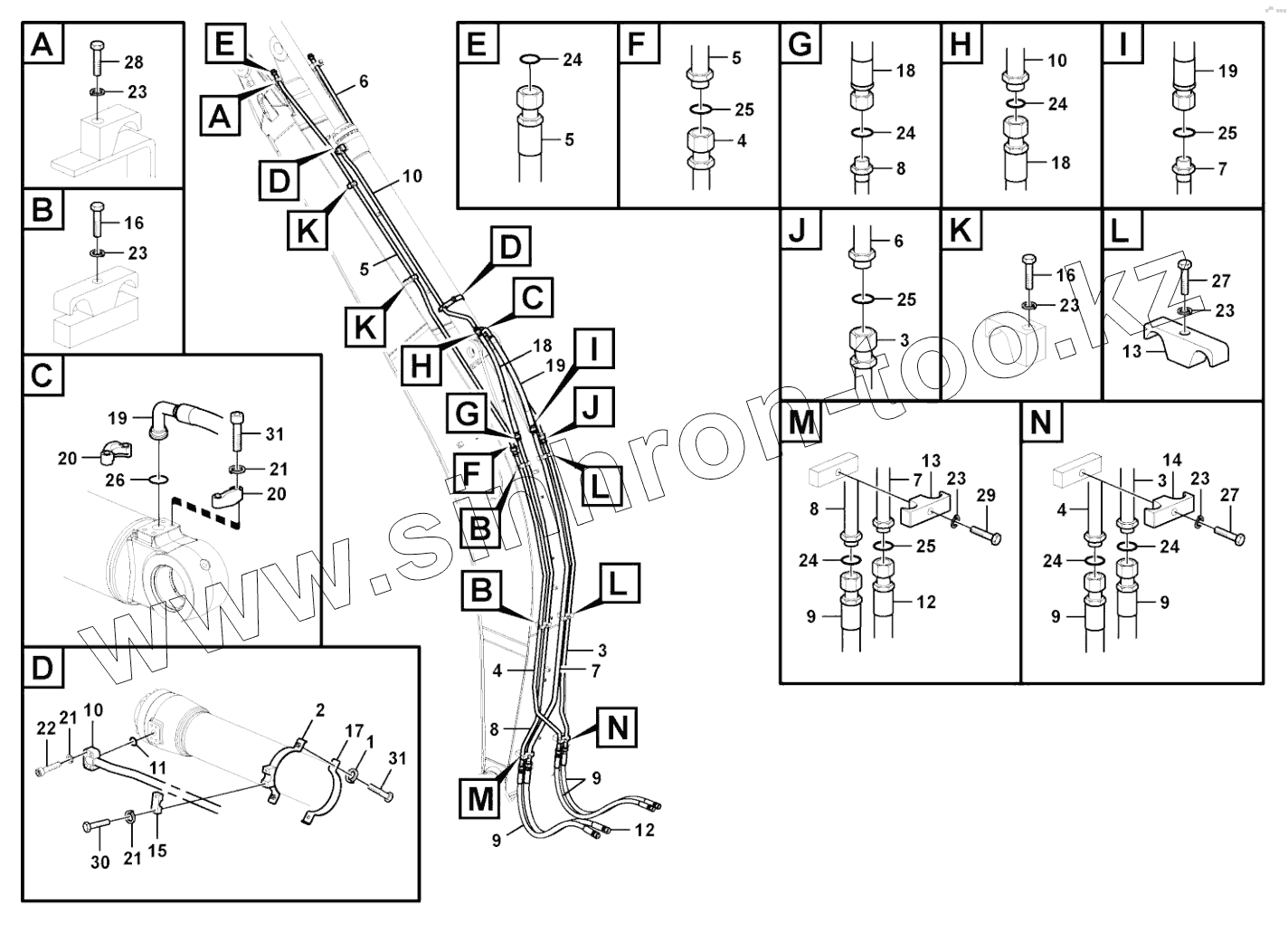

Каталог запасных частей к технике: SDLG LG6210E. Working hydraulics, boom cylinder on boom
1
2
3
3
3
4
4
4
5
5
5
6
6
7
7
7
8
8
8
9
9
9
9
9
10
10
10
11
12
12
13
13
14
15
16
16
17
18
18
18
19
19
19
20
20
21
21
21
22
23
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
26
27
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11210197 | Single washer | |
| 2 | 11210494 | Clip | |
| 3 | 11211221 | Tube | |
| 4 | 11211369 | Tube | |
| 5 | 11211367 | Tube | |
| 6 | 11211368 | Tube | |
| 7 | 11211364 | Tube | |
| 8 | 11211363 | Tube | |
| 9 | 11217096 | _blank_joint | |
| 10 | 11211365 | Tube | |
| 11 | 11210047 | O-Ring | |
| 12 | 11217097 | _blank_joint | |
| 13 | 11211131 | Clip | |
| 14 | 11211130 | Clip | |
| 15 | 11211128 | Clip | |
| 16 | 11210193 | Hex bolt | |
| 17 | 11210329 | Clip | |
| 18 | 11217094 | _blank_joint | |
| 19 | 11217099 | _blank_joint | |
| 20 | 11210018 | Flange | |
| 21 | 11210064 | Spring washer | |
| 22 | 11210152 | HEX socket screw | |
| 23 | 11210067 | Spring washer | |
| 24 | 11210113 | O Ring | |
| 25 | 11210114 | O-Ring | |
| 26 | 11210048 | O Ring | |
| 27 | 11210104 | Hex bolt | |
| 28 | 11210105 | Hex bolt | |
| 29 | 11210208 | Hex bolt | |
| 30 | 11210125 | Hex bolt | |
| 31 | 11210124 | Hex bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
