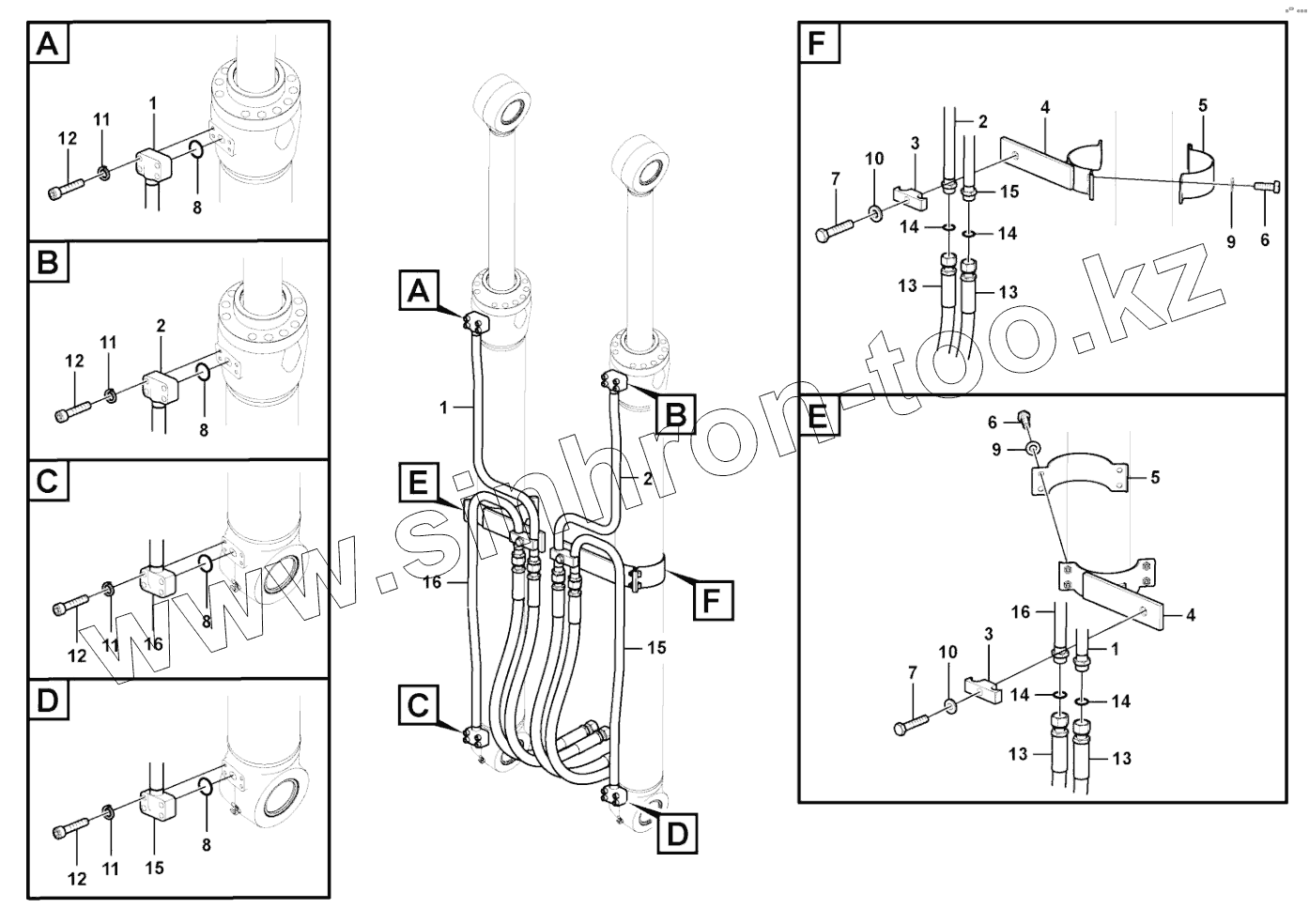

Каталог запасных частей к технике: SDLG LG6210E. Working hydraulics, boom cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 11211361 Tube
2 11211362 Tube
3 11211130 Clip
4 11210506 Clip
5 11210278 Clip
6 11210124 Hex bolt
7 11210191 Hex bolt
8 11217685 O-Ring
9 11210197 Single washer
10 11210201 Single washer
11 11210064 Spring washer
12 11210152 HEX socket screw
13 11213795 Hose assembly
14 11210113 O Ring
15 11211157 Tube
16 11211158 Tube
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
