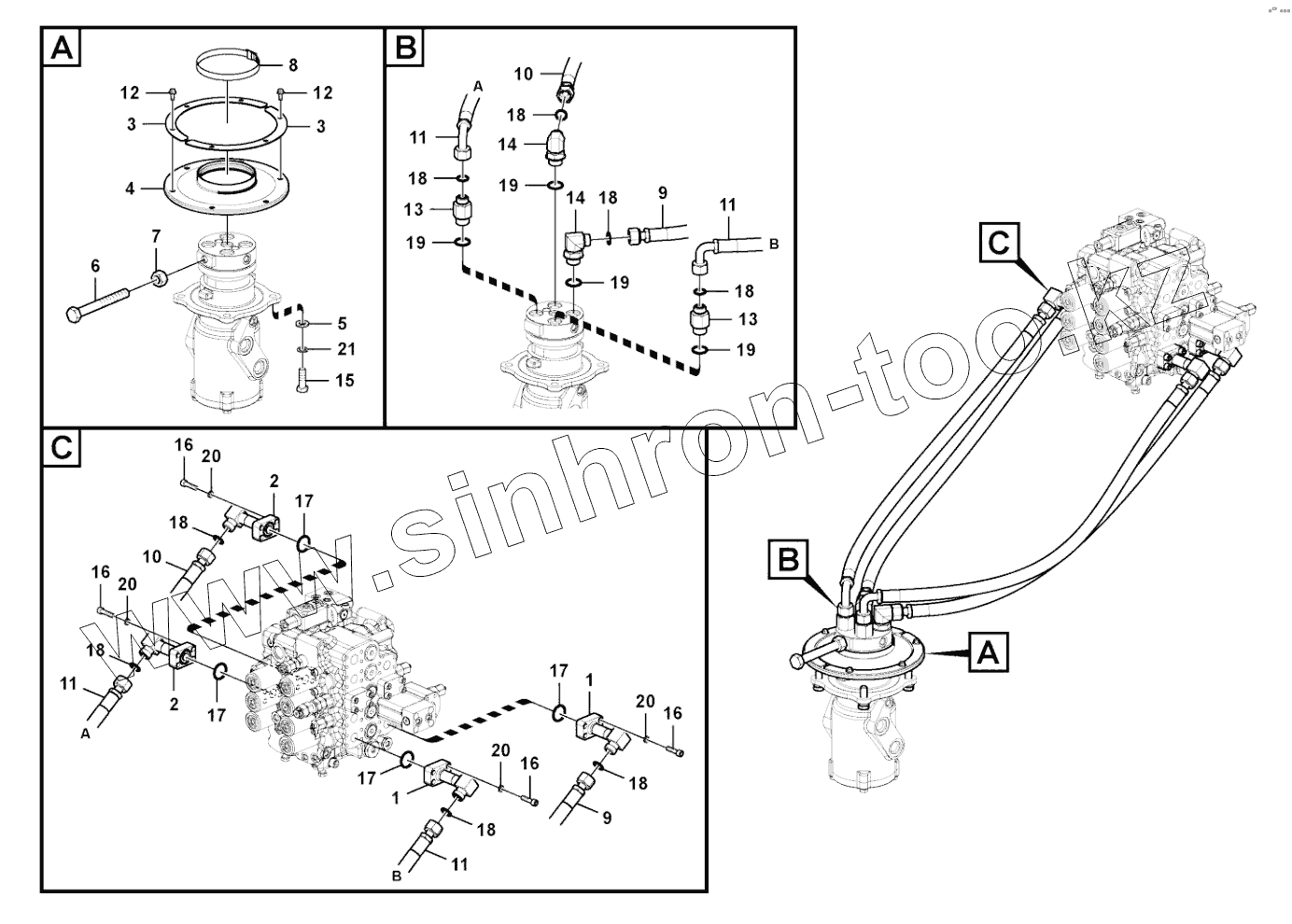

Каталог запасных частей к технике: SDLG LG6210E. Swivel joint line, swivel joint control valve

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
16
16
16
16
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
20
20
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 11217035 Esq_tub
2 11217036 Tube_бg dir
3 11210673 Plate
4 11210674 Sealing ring
5 11210199 Single washer
6 11210210 Hex bolt
7 11210196 Nut
8 11211646 Screw clamp
9 11217037 _mangueira
10 11217038 _mangueira
11 11217039 _mangueira
12 11210031 Flange Bolt
13 11211708 Beak
14 11211709 Beak
15 11210103 Hex bolt
16 11210151 HEX socket screw
17 11210048 O Ring
18 11210113 O Ring
19 11210144 O Ring
20 11210064 Spring washer
21 11210067 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
