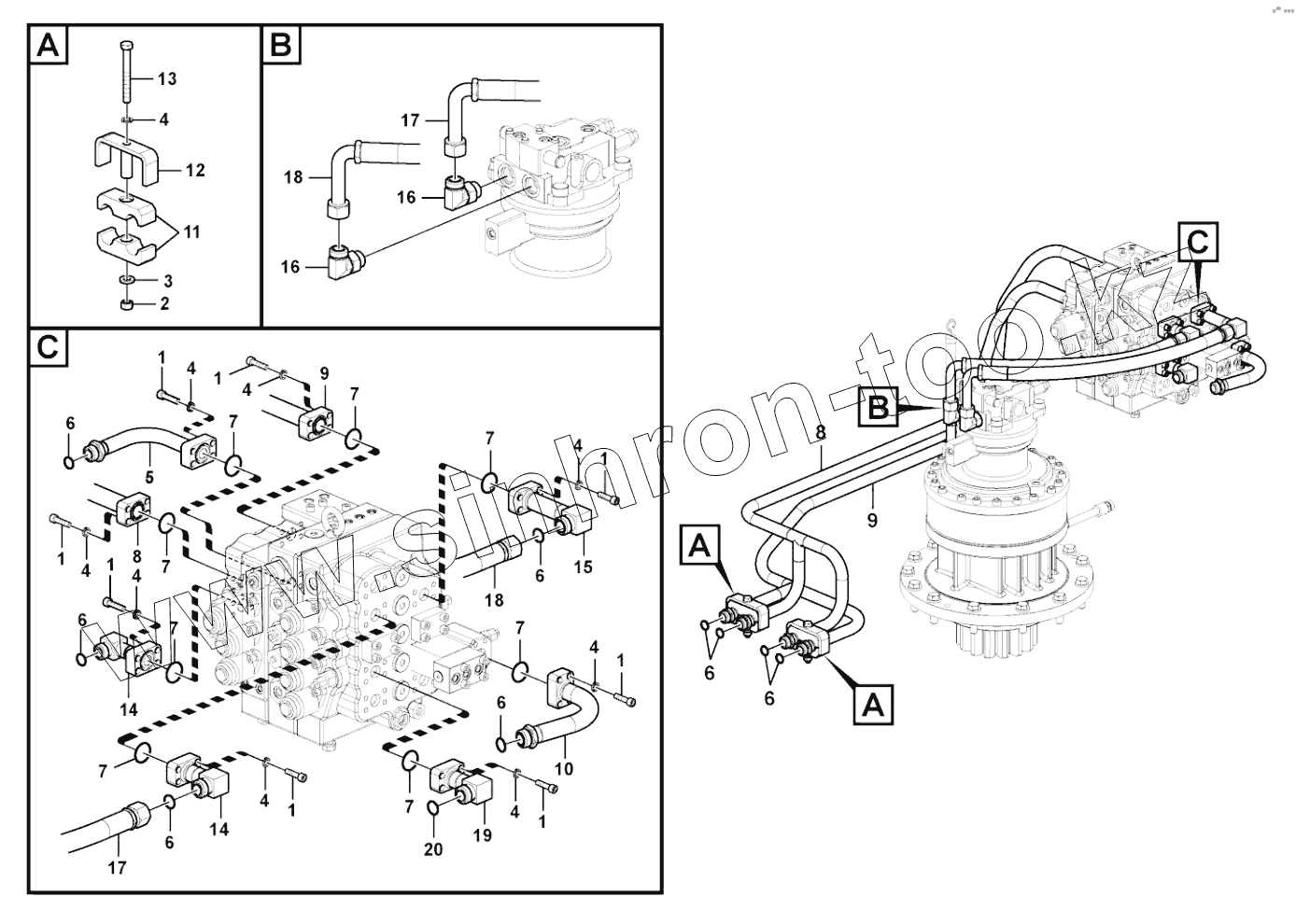

Каталог запасных частей к технике: SDLG LG6210E. Hydraulic system, boom and swing control valve

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
3
4
4
4
4
4
4
4
4
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
9
9
10
11
12
13
14
14
15
16
16
17
17
18
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 11210151 HEX socket screw
2 11210130 Hex nut
3 11211641 Washer
4 11210064 Spring washer
5 11217030 Tube_ag
6 11210113 O Ring
7 11210048 O Ring
8 11211159 Tube
9 11211160 Tube
10 11217029 Tube_ag
11 11211327 Clip
12 11211326 Clip
13 11210128 Hex bolt
14 11217031 Tube_ag
15 11217028 Tube_ag
16 11210010 Nozzle
17 11217034 _blank_joint
18 11217033 _blank_joint
19 11217032 Tube
20 11210114 O-Ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
