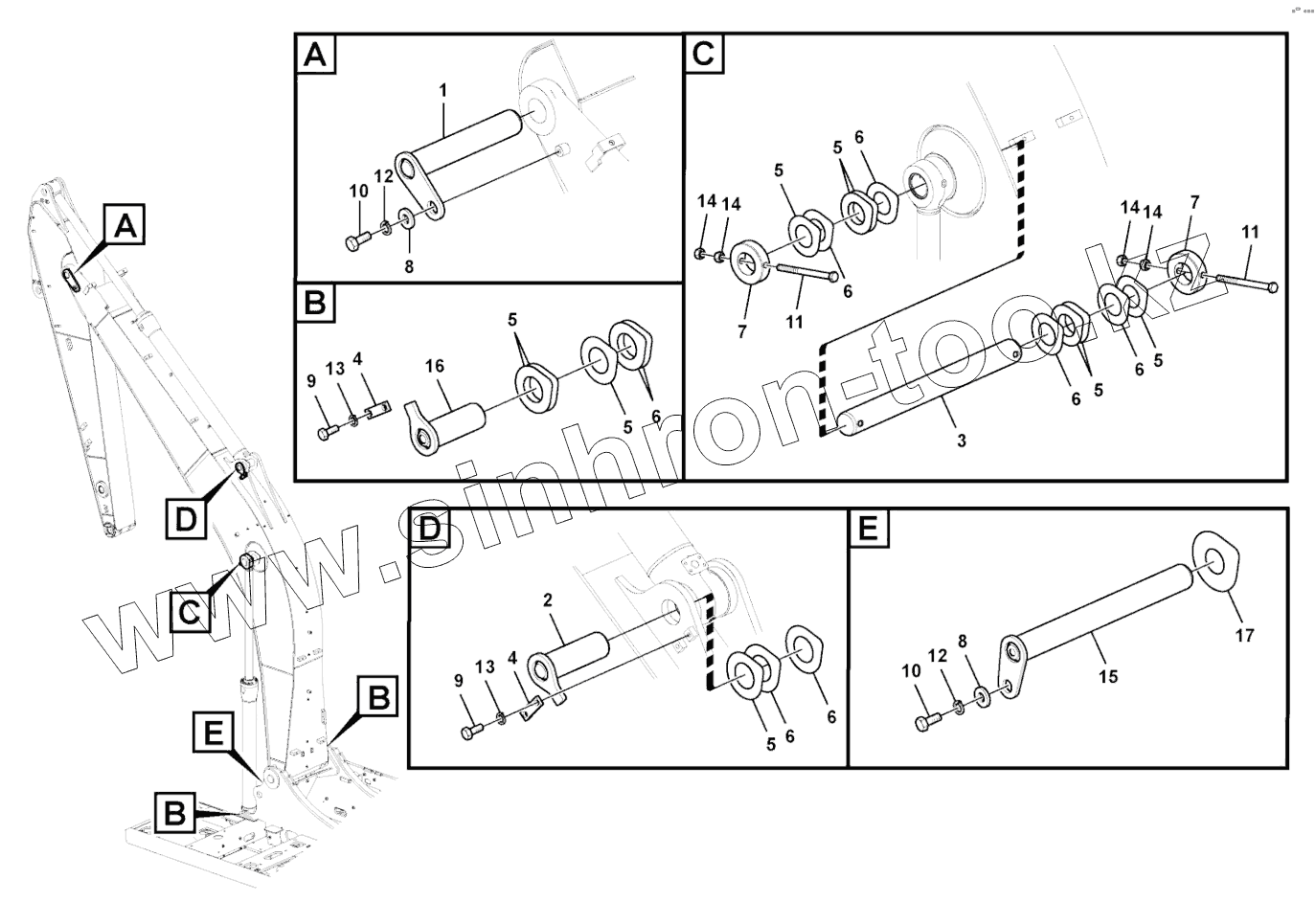

Каталог запасных частей к технике: SDLG LG6210E. Articulations with the boom

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 11211266 Pin
2 11211255 Pin
3 11211267 Pin
4 11210779 Hangs
5 11210780 Shim
6 11210781 Shim
7 11210785 Counterpin
8 11210806 Washer
9 11210192 Hex bolt
10 11210194 Hex bolt
11 11210206 Hex bolt
12 11211638 Spring washer
13 11210067 Spring washer
14 11210109 Hex nut
15 11216987 Pin
16 11216986 Pin
17 11210978 Shim
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
