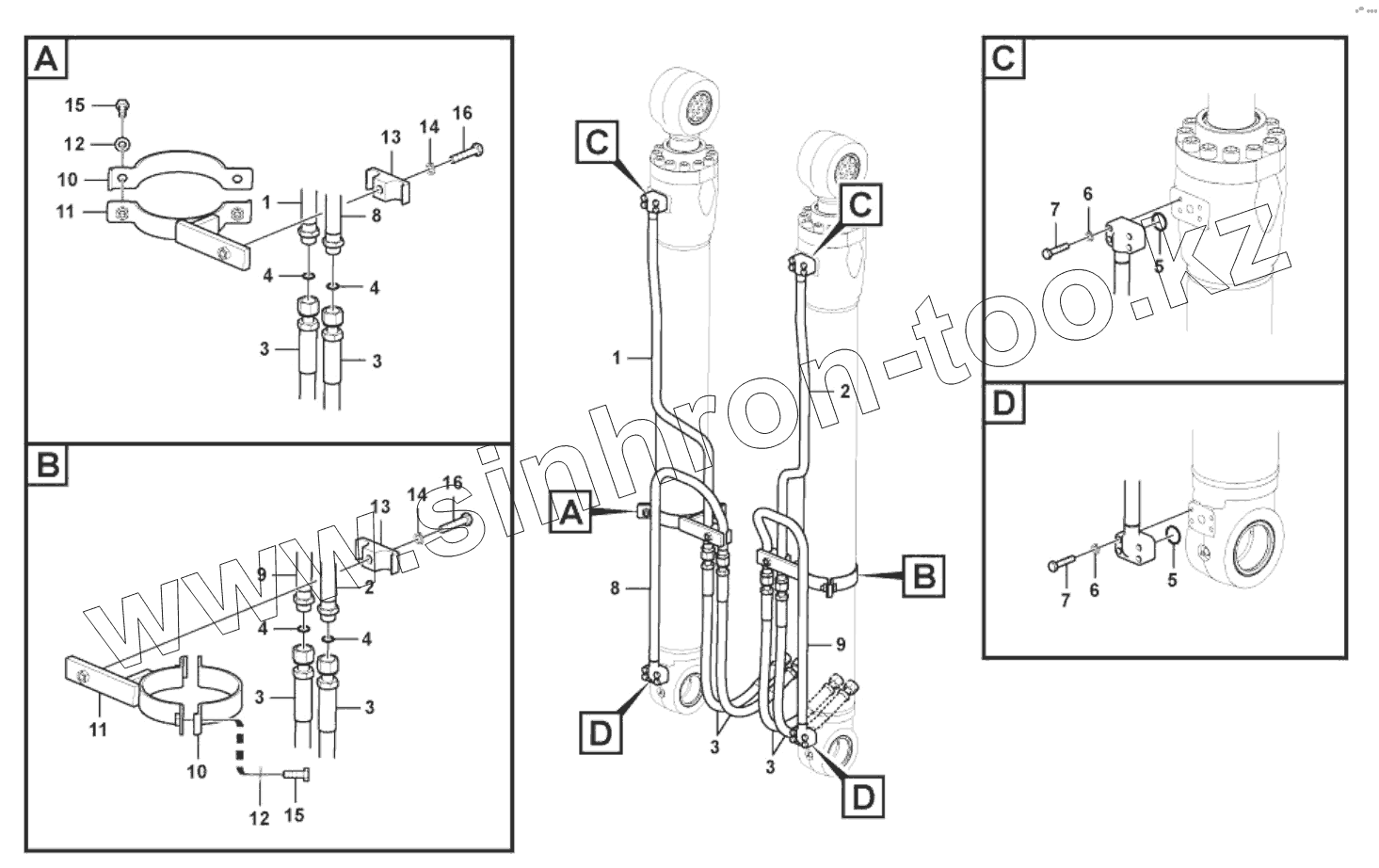

Каталог запасных частей к технике: SDLG LG6150E. 11213331, 11213332 Working hydraulic, boom cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 11213323 Pipe
2 11213322 Pipe
3 11213321 Hose
4 11212010 O-ring
5 11213324 O-ring
6 11210063 Spring washer
7 11212647 Hexagon screw
8 11213328 Pipe
9 11213329 Pipe
10 11214426 Clamp
11 11214427 Clamp
12 11211634 Washer
13 11213327 Clamp
14 11210064 Spring washer
15 11210124 Hex bolt
16 11213330 Hexagon screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
