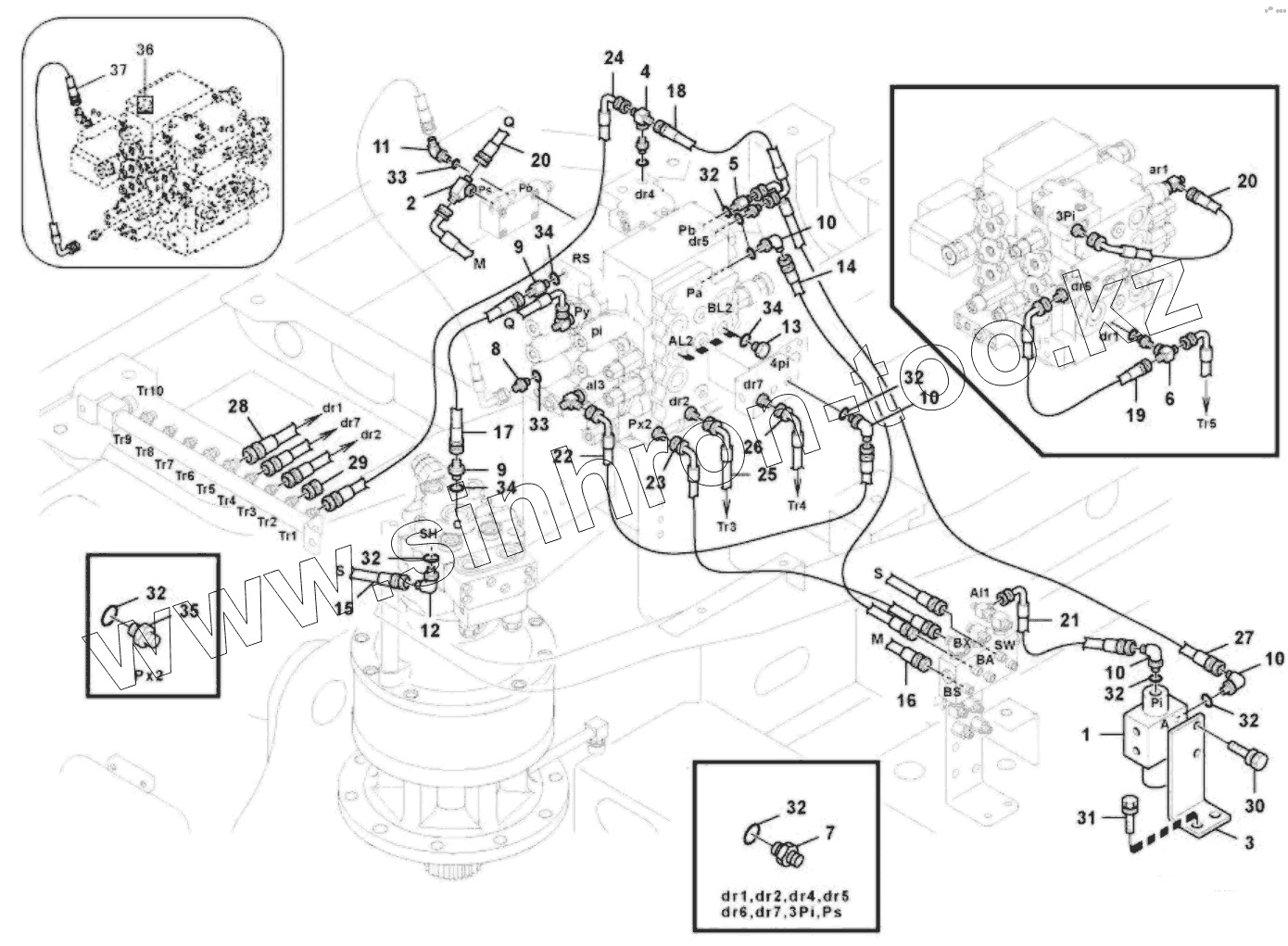

Каталог запасных частей к технике: SDLG LG6150E. 11212924 Servo system, control valve piping

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
32
32
32
33
33
34
34
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 11211293 Valve
2 11213247 T-nipple
3 11213248 Bracket
4 11211664 T-nozzle
5 11211666 Connector
6 11211668 T-nozzle
7 11211672 Connector
8 11211673 Connector
9 11211675 Nozzle
10 11211689 Nozzle
11 11211690 Nozzle
12 11213249 Elbow
13 11211701 Plug
14 11211717 Hose assembly
15 11213250 Hose assembly
16 11213251 Hose
17 11213252 Hose assembly
18 11213208 Hose assembly
19 11213253 Hose assembly
20 11211733 Hose assembly
21 11211736 Hose assembly
22 11211737 Hose assembly
23 11212030 Hose assembly
24 11213254 Hose assembly
25 11211742 Hose
26 11211744 Hose
27 11213255 Hose assembly
28 11213256 Hose
29 11212069 Plug
30 11210033 Flange Bolt
31 11210034 Flange Bolt
32 11210133 O-Ring
33 11210135 O-Ring
34 11210141 O-Ring
35 11211677 Connector
36 11213444 Plate
37 11213446 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
