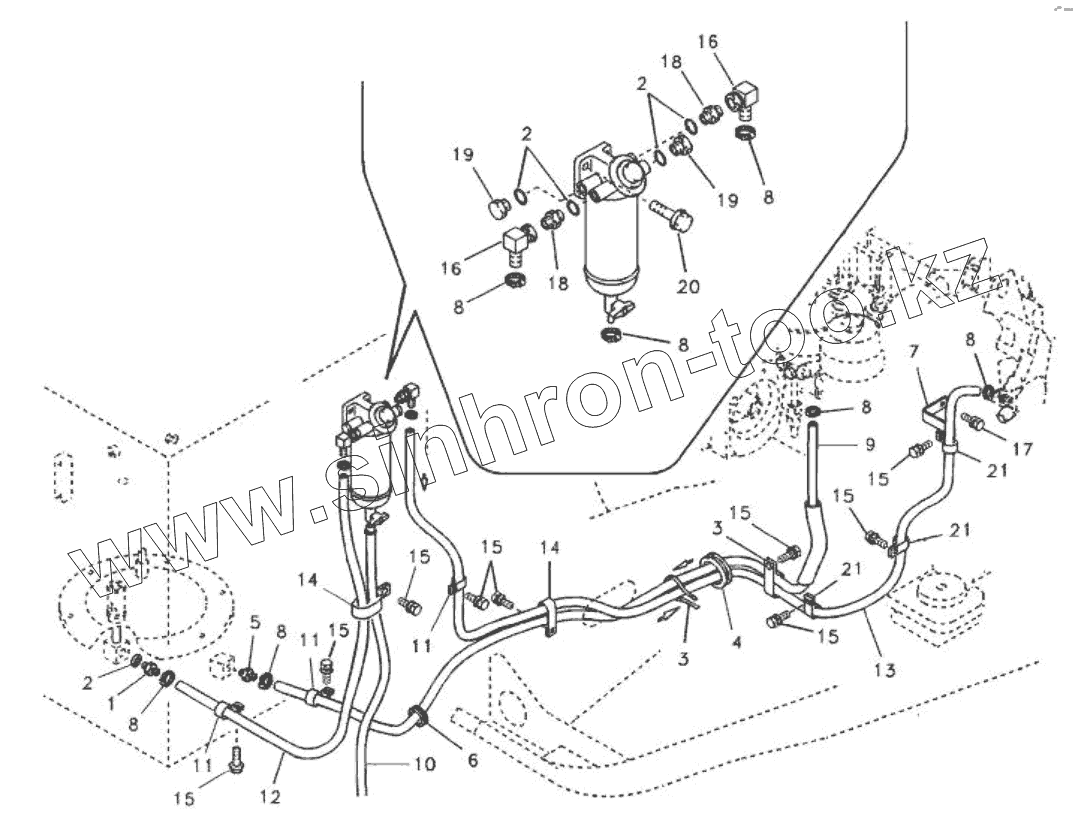

Каталог запасных частей к технике: SDLG LG6150E. 11212924 Fuel pipe - Fuel tank

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
5
6
7
8
8
8
8
8
8
8
9
10
11
11
11
11
12
13
14
14
15
15
15
15
15
15
15
15
16
16
17
18
18
19
19
20
21
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1 11213146 Connector
2 11211711 Flat gasket
3 11213149 Strip clamp
4 11211808 Eyelet
5 11213152 Connector
6 11210621 Eyelet
7 11213143 Bracket
8 11211643 Clamp
9 11213144 Fuel hose
10 11213148 Hose
11 11213150 Clip
12 11213147 Fuel hose
13 11213145 Fuel hose
14 11210324 Clips
15 11210036 Flange Bolt
16 11213142 Elbow
17 11210038 Flange Bolt
18 11213153 Connector
19 11213154 Plug
20 11210032 Flange Bolt
21 11213151 Clip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
