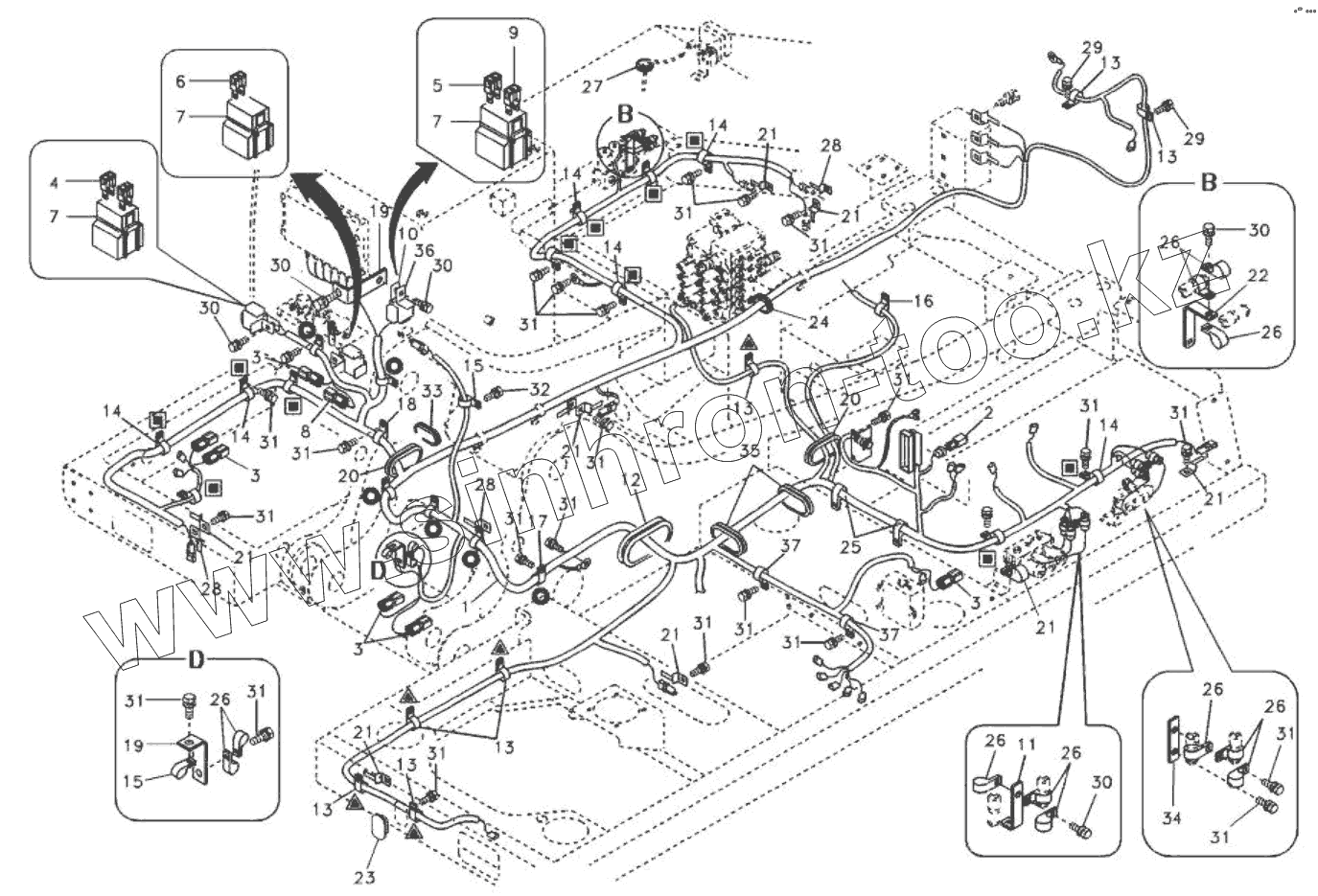

Каталог запасных частей к технике: SDLG LG6150E. 11212924 Cable and wire harness, main
1
2
3
3
3
3
4
5
6
7
7
7
8
9
10
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
16
17
18
19
19
20
20
21
21
21
21
21
21
21
21
22
23
24
25
26
26
26
26
26
26
26
27
28
28
28
29
29
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11214618 | Cable harness | |
| 2 | 11213714 | Resistor | |
| 3 | 11213713 | Diode | |
| 4 | 11212133 | Fuse | |
| 5 | 11213717 | Fuse | |
| 6 | 11213715 | Fuse | |
| 7 | 11213712 | Fuse holder | |
| 8 | Diode | Diode | |
| 9 | Fuse | Fuse | |
| 10 | 11210605 | Support | |
| 11 | 11213304 | Bracket | |
| 12 | 11213305 | Grommet | |
| 13 | 11210255 | Clip | |
| 14 | 11210256 | Clip | |
| 15 | 11210257 | Clip | |
| 16 | 11210258 | Clip | |
| 17 | 11210260 | Clip | |
| 18 | Clip | Clip | |
| 19 | 11213130 | Bracket | |
| 20 | 11210398 | Eyelet | |
| 21 | 11210400 | Clip | |
| 22 | 11213303 | Bracket | |
| 23 | 11210414 | Eyelet | |
| 24 | 11210618 | Eyelet | |
| 25 | 11210325 | Clip | |
| 26 | 11210619 | Clip | |
| 27 | 11212308 | Grommet | |
| 28 | 11211133 | Clip | |
| 29 | 11210033 | Flange Bolt | |
| 30 | 11210034 | Flange Bolt | |
| 31 | 11210036 | Flange Bolt | |
| 32 | 11210042 | Flange Bolt | |
| 33 | 11211808 | Eyelet | |
| 34 | 11213306 | Bracket | |
| 35 | 11210603 | Eyelet | |
| 36 | 11210604 | Support | |
| 37 | 11210259 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
