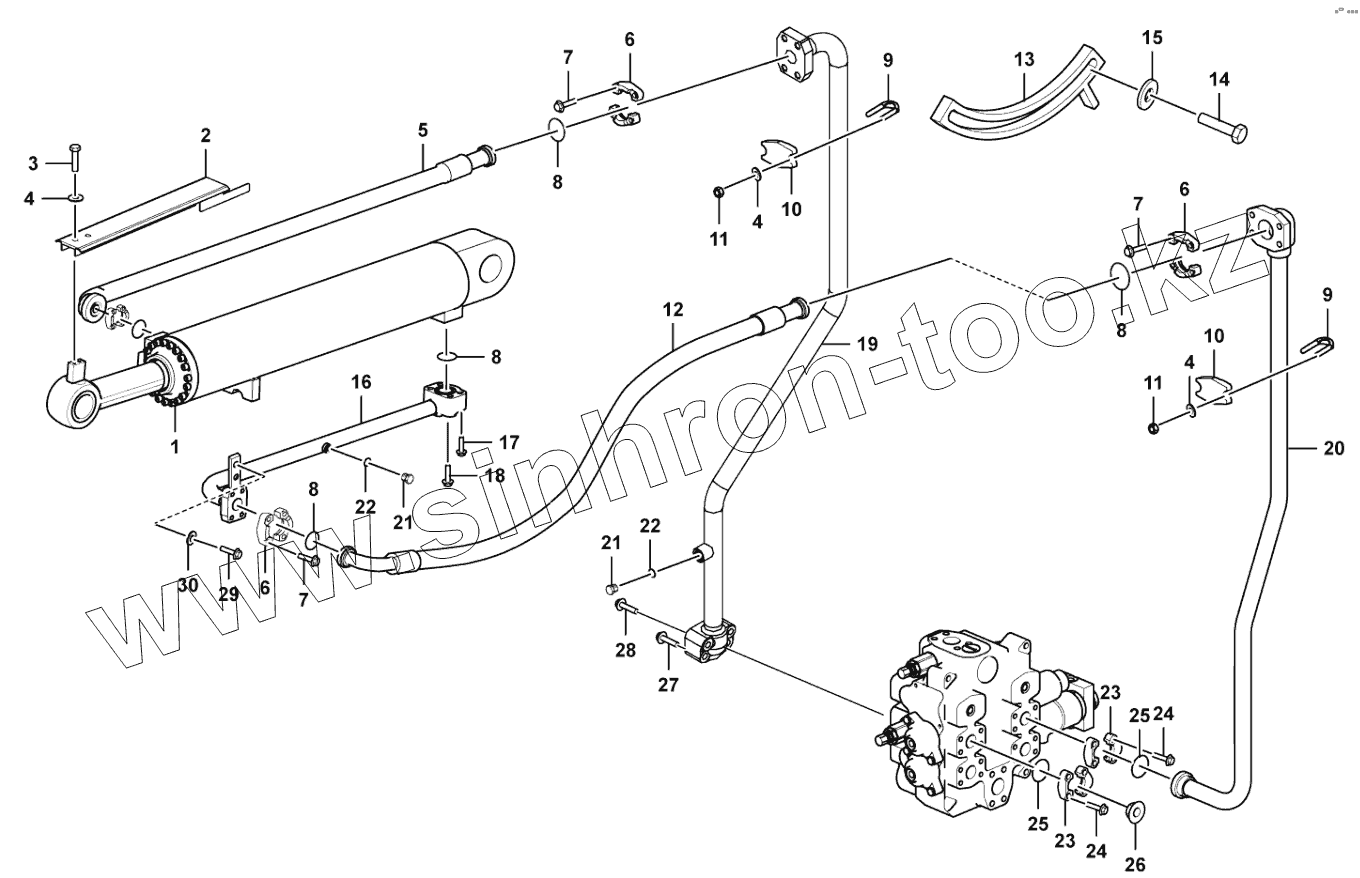

Каталог запасных частей к технике: SDLG L958F. Tilt cylinder system
1
2
3
4
4
4
5
6
6
6
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120006001 | Tilt cylinder | |
| 2 | 29140019081 | Plate | |
| 3 | 4011001248 | Screw | |
| 4 | 4015000426 | Washer | |
| 5 | 29140018961 | Hose assembly | |
| 6 | 4041000144 | FLANGED LGB117312552 | |
| 7 | 4011001510 | Screw | |
| 8 | 4030000029 | O-RING | |
| 9 | 29140012931 | U-bolt | |
| 10 | 4041001018 | PLATE LGB160-3040 | |
| 11 | 4013000370 | Nut | |
| 12 | 29140020911 | Hose assembly | |
| 13 | 29140016451 | Indicator plate | |
| 14 | 4011001246 | Screw | |
| 15 | 4015000425 | Washer | |
| 16 | 29140020901 | Pipe | |
| 17 | 4011001529 | Screw | |
| 18 | 4011001530 | Screw | |
| 19 | 29140023291 | Pipe | |
| 20 | 29140019031 | Pipe | |
| 21 | 4041000774 | PLUG | |
| 22 | 4041000767 | O-RING | |
| 23 | 4041000026 | FLANGE | |
| 24 | 4011001300 | Screw | |
| 25 | 4030000026 | O-RING | |
| 26 | 4041000818 | Cover | |
| 27 | 4011000532 | BOLT GB16674-M10X110EpZn-8. 8 | |
| 28 | 4011000445 | Bolt | |
| 29 | 4011001243 | Screw | |
| 30 | 4015000428 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
