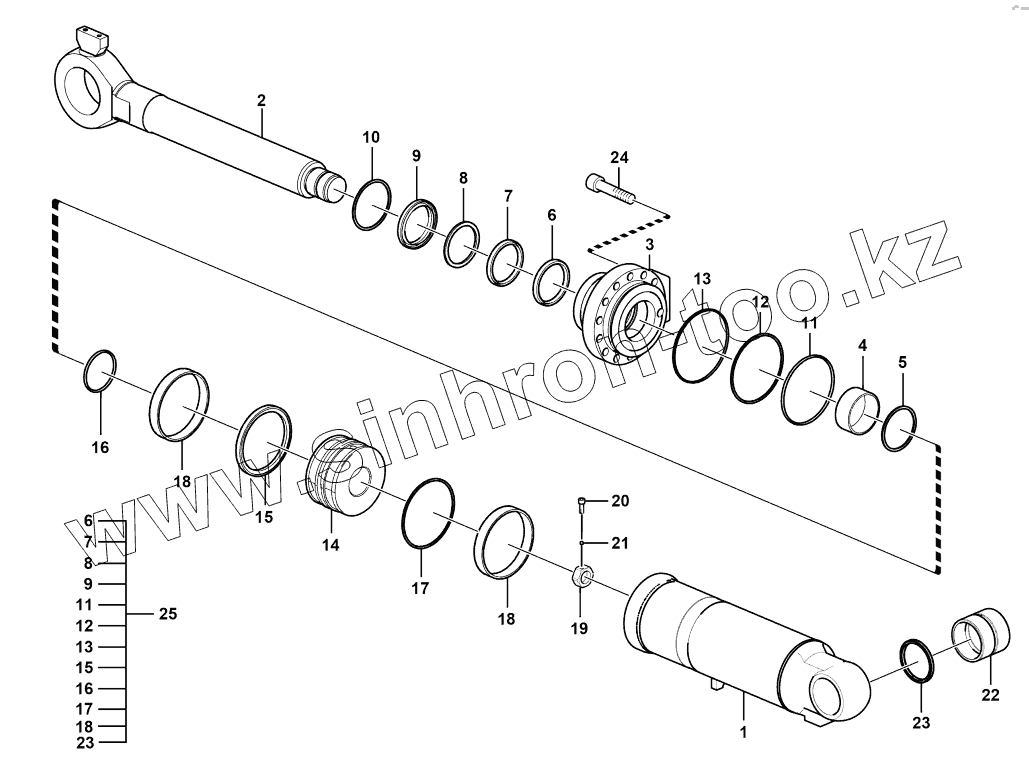

Каталог запасных частей к технике: SDLG L958F. Tilt cylinder (3731CH)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120006001001 | Cylinder tube | |
| 2 | 4120006001002 | Piston rod | |
| 3 | 4120006001003 | Cover | |
| 4 | 4120006001004 | Bushing | |
| 5 | 4120006001005 | Retaining ring | |
| 6 | 4120006001006 | Sealing ring | |
| 7 | 4120006001007 | Sealing ring | |
| 8 | 4120006001008 | Retaining ring | |
| 9 | 4120006001009 | Sealing ring | |
| 10 | 4120006560009 | Retaining ring | |
| 11 | 4120006001010 | O-ring | |
| 12 | 4120006001011 | O-ring | |
| 13 | 4120006001012 | O-ring | |
| 14 | 4120006001013 | Piston | |
| 15 | 4120006001014 | Sealing ring | |
| 16 | 4120006001015 | O-ring | |
| 17 | 4120006001016 | O-ring | |
| 18 | 4120006001017 | Sealing ring | |
| 19 | 4120006001018 | Nut | |
| 20 | 4120006560007 | Screw | |
| 21 | 4120006560006 | Ball | |
| 22 | 4120006001019 | Bushing | |
| 23 | 4120006001020 | Sealing ring | |
| 24 | 4120005997017 | Screw | |
| 25 | 4120006001021 | Sealing kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
