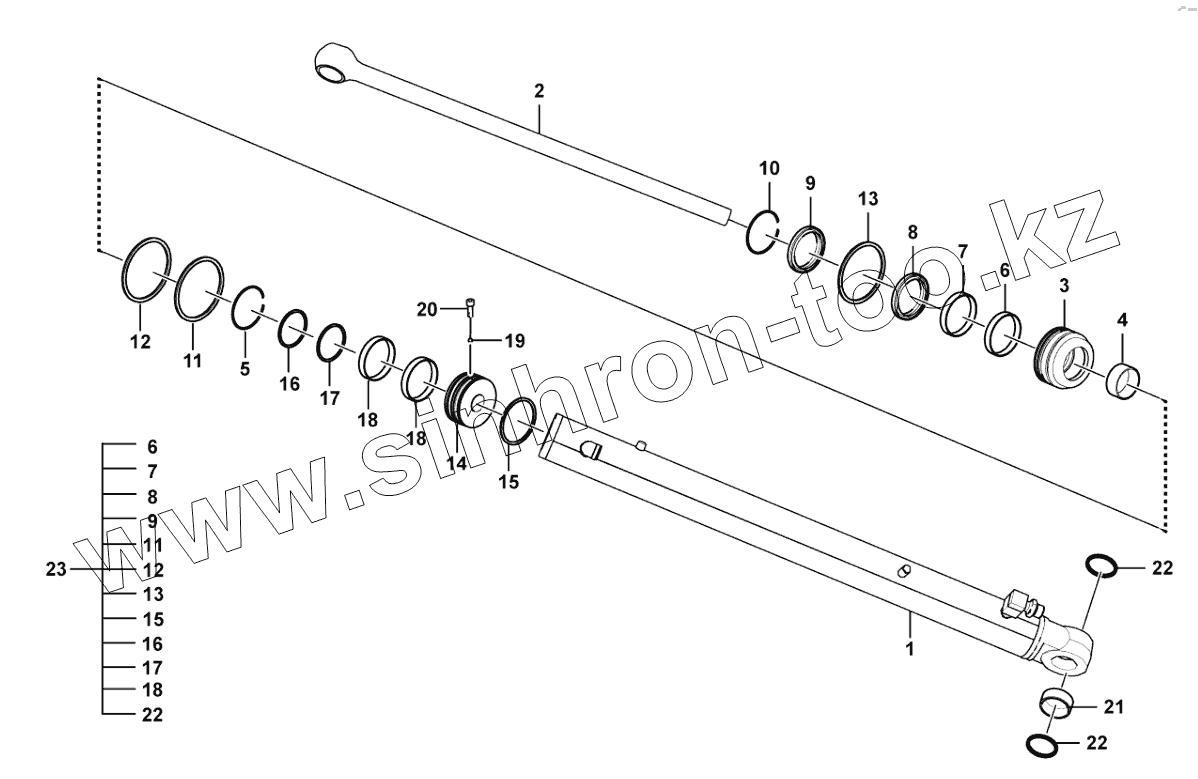

Каталог запасных частей к технике: SDLG L958F. Steering cylinder assembly HSGL-80x50x480-870C(3713CH)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
18
19
20
21
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120007561001 | Y | |
| 2 | 4120005995002 | Piston rod | |
| 3 | 4120008298003 | Y | |
| 4 | 4120006629004 | Bushing | |
| 5 | 4120006629005 | Retaining ring | |
| 6 | 4120006629006 | Sealing ring | |
| 7 | 4120005996004 | Sealing ring | |
| 8 | 4120008232002 | N | |
| 9 | 4120005996005 | Sealing ring | |
| 10 | 4120006629009 | Retaining ring | |
| 11 | 4120006310007 | O-ring | |
| 12 | 4120008298008 | Sealing ring | |
| 13 | 4120006310009 | O-ring | |
| 14 | 4120008298009 | Y | |
| 15 | 4120006310016 | Sealing ring | |
| 16 | 4120005996008 | Sealing ring | |
| 17 | 4120008298012 | N | |
| 18 | 4120005559012 | N | |
| 19 | 4120006603018 | Ball | |
| 20 | 4120006316010 | Screw | |
| 21 | 4120005996003 | Bushing | |
| 22 | 4120005996010 | Sealing ring | |
| 23 | 4120007561002 | Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
