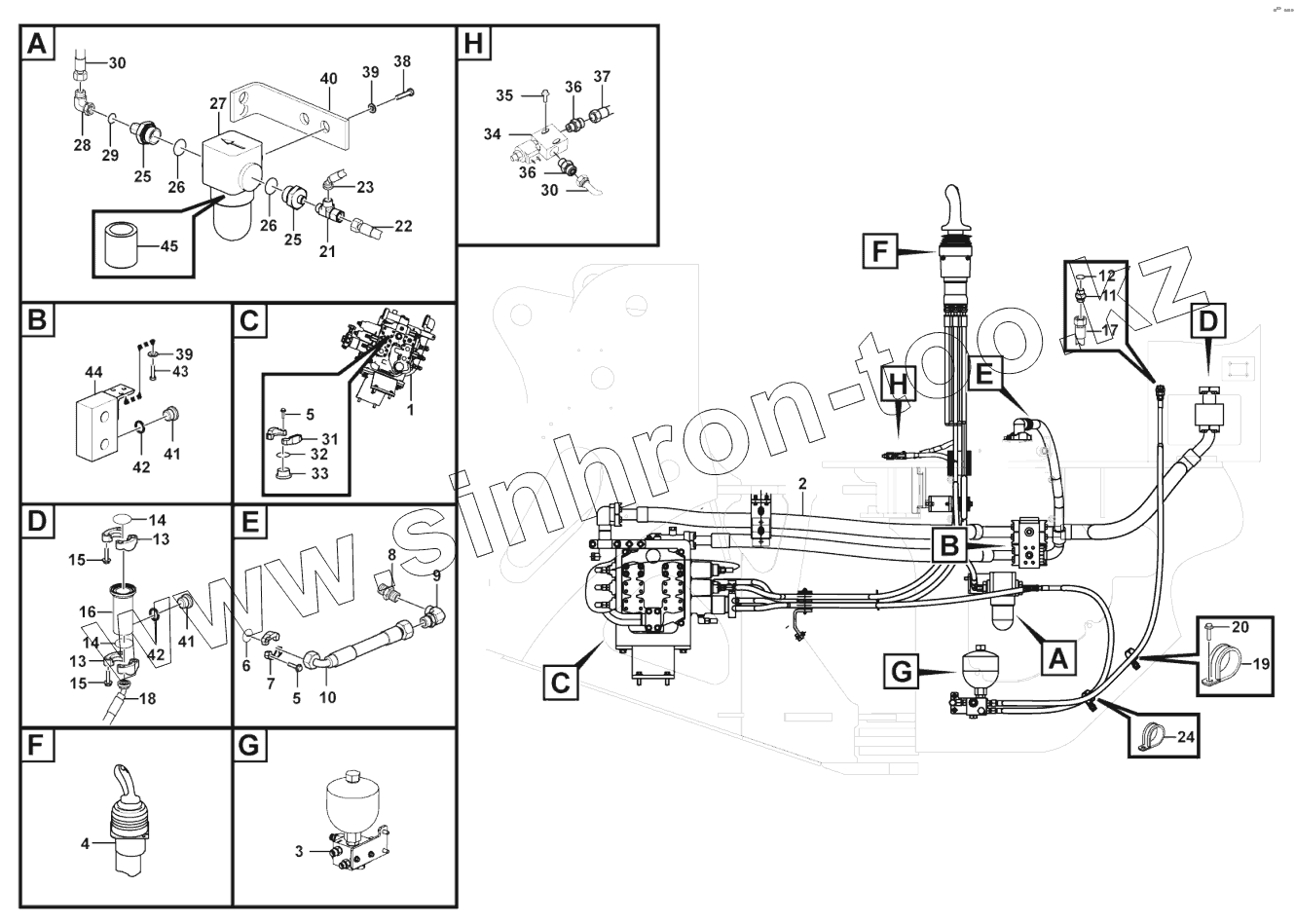

Каталог запасных частей к технике: SDLG L958F. Hydraulic control system
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
39
40
41
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29120037111 | Control valve | |
| 2 | 29120034961 | Hydraulic control | |
| 3 | 29120034981 | Hydraulic control | |
| 4 | 29120029501 | Control lever assembly | |
| 5 | 4011001300 | Screw | |
| 6 | 4030000029 | O-RING | |
| 7 | 4041000056 | FLANGE | |
| 8 | 4120007563 | Nipple | |
| 9 | 4120002172 | Nipple | |
| 10 | 29120034921 | Hose assembly | |
| 11 | 4041000766 | Nipple | |
| 12 | 4041000768 | O-RING LGB168-11524 | |
| 13 | 4041000011 | FLANGE | |
| 14 | 4030000130 | O-RING | |
| 15 | 4011001510 | Screw | |
| 16 | 29120037081 | Pipe | |
| 17 | 4041002979 | Hose assembly | |
| 18 | 4041001795 | Tube lgb161-014077 | |
| 19 | 4041002377 | Clamp | |
| 20 | 4011001294 | Screw | |
| 21 | 4120001100 | Three-way nipple | |
| 22 | 4041002256 | Hose assembly | |
| 23 | 4041002371 | Hose assembly | |
| 24 | 4041002417 | Clamp | |
| 25 | 29120015081 | JOINT | |
| 26 | 4030000276 | O-RING | |
| 27 | 4120001954 | STRAINER | |
| 28 | 4041001023 | JOINT | |
| 29 | 4030000240 | O-RING | |
| 30 | 4041000574 | Hose assembly | |
| 31 | 4041000026 | FLANGE | |
| 32 | 4030000026 | O-RING | |
| 33 | 4041000818 | Cover | |
| 34 | 4120005540 | Control valve | |
| 35 | 4011001284 | Screw | |
| 36 | 4120004696 | Nipple | |
| 37 | 4041000812 | Hose | |
| 38 | 4011001238 | Screw | |
| 39 | 4015000433 | Washer | |
| 40 | 29120029541 | Plate | |
| 41 | 4041000774 | PLUG | |
| 42 | 4041000767 | O-RING | |
| 43 | 4011001248 | Screw | |
| 44 | 29120034901 | Block | |
| 45 | 4120001954001 | Filter insert |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
