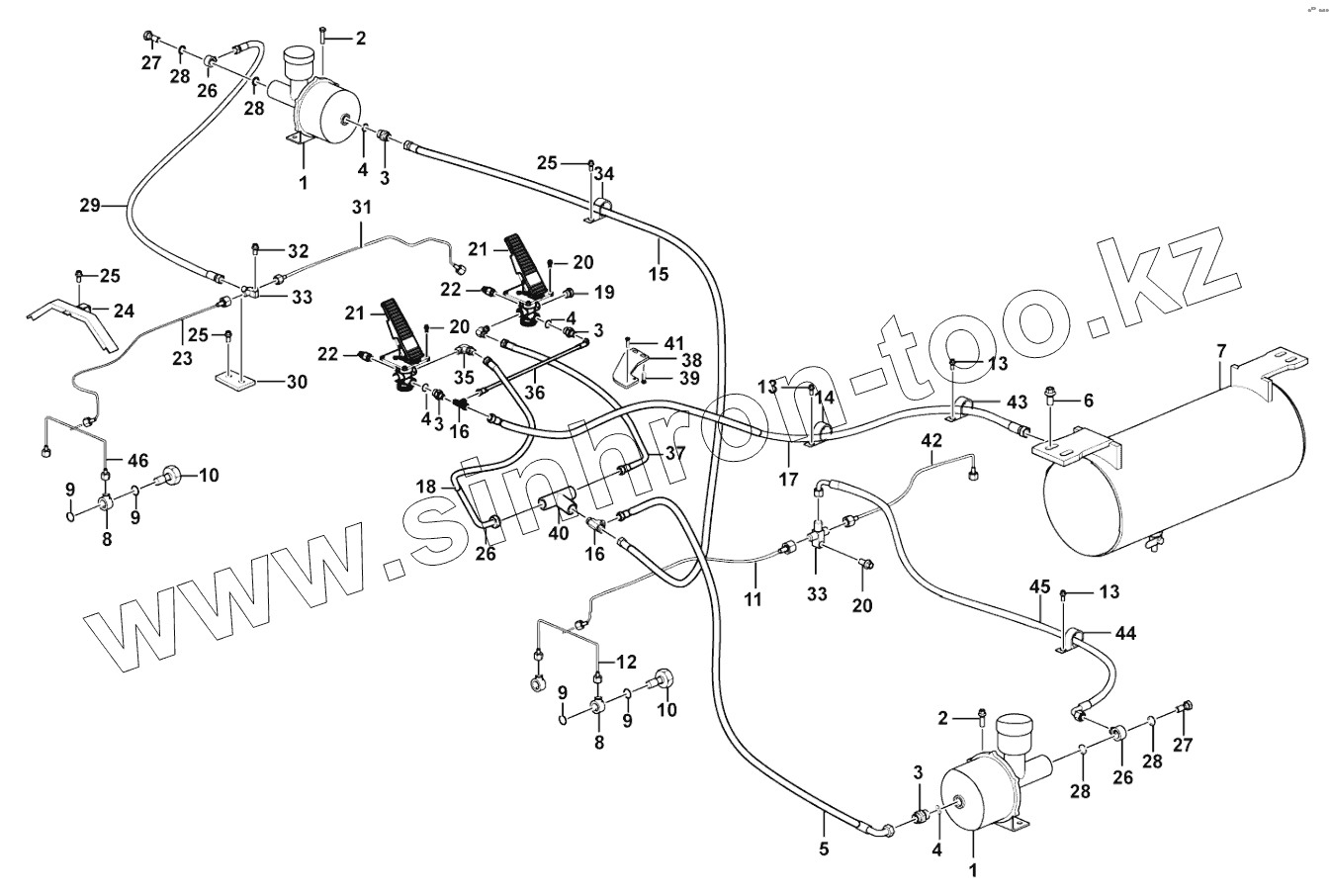

Каталог запасных частей к технике: SDLG L956F. Travel brake

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

4

4

4

4

5

6

7

8

8

9

9

9

9

10

10

11

12

13

13

13

14

15

16

16

17

18

19

20

20

20

21

21

22

22

23

24

25

25

25

26

26

26

27

27

28

28

28

28

29

30

31

32

33

33

34

35

36

37

38

39

40

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120006350		Pneumatic cylinder
2	4011001294		Screw
3	29220017601		Nipple
4	29220000811		WASHER
5	4041002643		Hose assembly
6	4011001337		Screw
7	29220020571		Air tank
8	29220009021		Block
9	4030000552		O-Ring
10	29220001251		CONNECTOR
11	29220021991		Brake pipe
12	29220022031		Brake pipe
13	4011001313		Screw
14	4041002417		Clamp
15	4041002831		Hose assembly
16	29220012381		Three-way nipple
17	4041002644		Hose assembly
18	4041002589		Hose
19	4030000055		PLUG JB1000-M22x1.5-35
20	4011001295		Screw
21	4120006889		Brake valve
22	4120003757		Pressure switch
23	29220021931		Brake pipe
24	29220021891		Plate
25	4011001297		Screw
26	29220001241		CONNECTOR
27	29220001231		CONNECTOR
28	4030000551		O-ring
29	4041002549		Hose assembly
30	29220011811		Anchor plate
31	29220021951		Brake pipe
32	4011001301		Screw
33	29220009031		Three-way nipple
34	4041002413		Clamp
35	29220016531		Nipple
36	4041002788		Hose assembly
37	4041002802		Hose assembly
38	29220023261		Bracket
39	4011001299		Screw
40	4120002025		SHUTTLE VALVE VS22
41	4011000281		BOLT GB16674-M6x40EpZn-8.8
42	29220022011		Brake pipe
43	4041002412		Clamp
44	4041002409		Clamp
45	4041001195		PIPE LGB154-202200
46	29220021971		Brake pipe

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
